这篇文章来自 MIT 和丰田研究院的团队，还提名了 2025 年 ICRA（机器人领域顶会）的最佳论文，核心是解决 “家庭机器人灵巧操作” 的痛点 —— 比如机器人拿鸡蛋不碎、分清楚蓝莓和黑莓、拧扳手不打滑。下面咱们按照文章标题顺序，结合所有图片和表格，用大白话一步步讲明白。

摘要：核心是 “一个传感器 + 一套策略”

I. 引言：为什么非要做 PolyTouch？

II. 相关工作：别人之前做过啥？

1. 相机式触觉传感器（比如 GelSight）

2. 声学振动传感器（接触麦克风）

3. 多模态策略学习（扩散策略）

III. 机械设计与规格：PolyTouch 到底长啥样？怎么造的？

1. 核心组件：一个手指里塞了 “三种感觉器官”（图 2）

2. 怎么做到 “小而全”？靠一面弯曲的镜子（图 4）

3. 又耐用又好造，还便宜（图 3 + 表格 I）

IV. 多模态传感机器人学习：怎么让机器人 “学会用触觉”？

1. 第一步：给每种 “感觉” 编个 “密码”（模态编码）

2. 第二步：把 “密码” 拼起来（模态组合器）

3. 第三步：学动作（扩散策略）

硬件平台

V. 实验与讨论：PolyTouch 好用吗？

1. 实验 1：耐用性测试 —— 比商用传感器强多少？

2. 实验 2：多模态操作测试 —— 用触觉真的更准吗？

关键结果（表格 II）

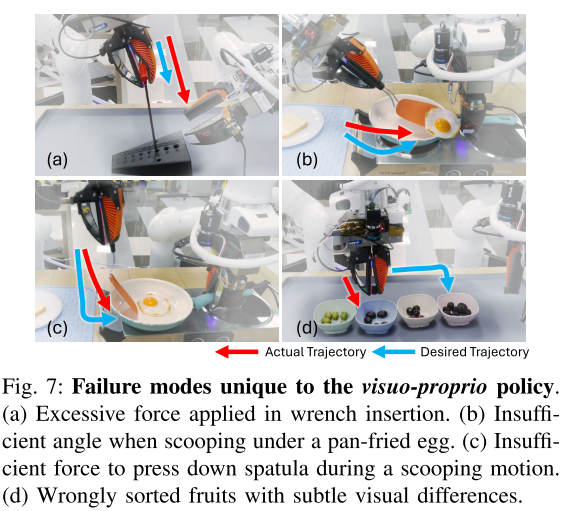

为什么 baseline 会失败？（图 7）

小发现：多模态需要多数据

VI. 局限与未来工作

VII. 结论

摘要：核心是 “一个传感器 + 一套策略”

要让机器人在乱糟糟的家里干活（比如做饭、整理），光靠 “看”（视觉）和 “知道自己在哪”（本体感觉）不够：比如鸡蛋反光看不清、铲鸡蛋时力度没谱、水果长得像分不出来。所以团队做了两件事：

造了个叫 PolyTouch 的机器人手指：把 “触觉”（摸东西的细节）、“听觉”（摸东西的振动）、“周边视觉”（看手指周围环境）揉进一个小装置里，还特别耐用（比商用传感器寿命长 20 倍）、好做（不用专业设备）。

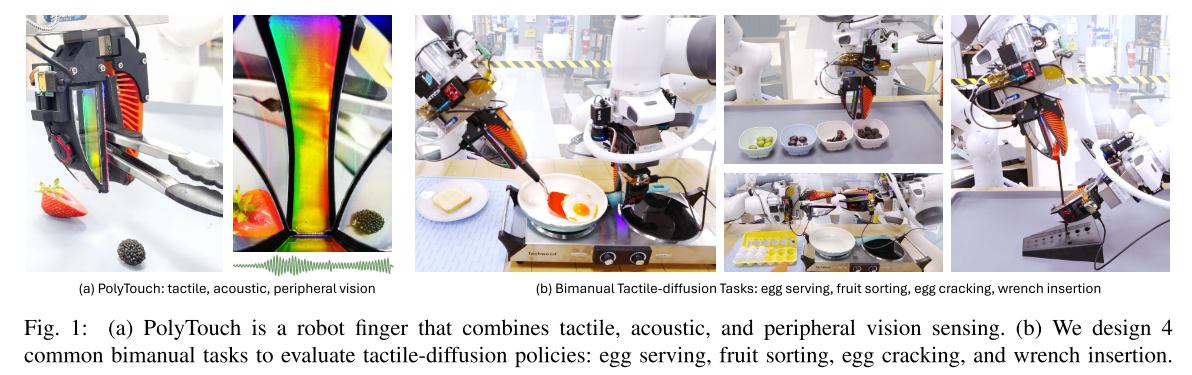

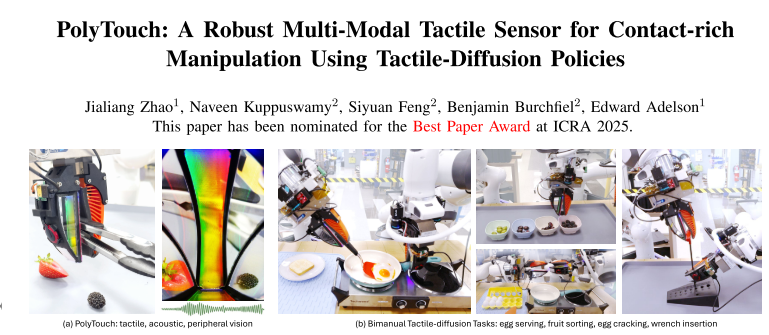

对应图 1 (a)：左边这个手指就是 PolyTouch，三个小图标分别代表它的核心能力 —— 触觉（手指图标）、声学（声波图标）、周边视觉（小相机图标）。
练了套 “触觉扩散策略”：让机器人学人类演示时，不光用眼睛看、知道自己位置，还用上 PolyTouch 的触觉和振动信息，做动作更准。

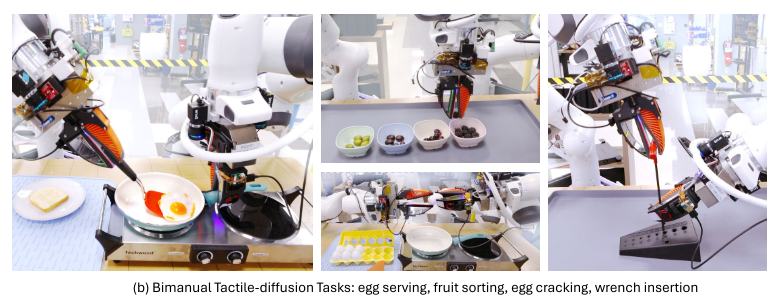

对应图 1 (b)：用 4 个常见双手机器人任务测试这个策略 ——“盛鸡蛋”“分水果”“敲鸡蛋”“插扳手”，都是家里可能用到的活儿。

I. 引言：为什么非要做 PolyTouch？

家庭机器人干活难，关键卡在 “和东西接触时没感觉”：

视觉不靠谱：比如鸡蛋透明反光、柜子挡住手指（遮挡）、水果长得太像（蓝莓 vs 黑莓）；
得控制力度：比如握鸡蛋不能太用力（碎了）、铲鸡蛋得按紧铲子（不然滑了），这些光靠 “看” 判断不了。

之前的解决方案有问题：要么只有单一触觉（比如只能摸细节，抓不住快速振动），要么传感器不耐用（用几次就坏）、难造（得专业工厂）。所以团队想：不如把三种有用的 “感觉” 拼一起，再解决耐用和制造问题 —— 这就是 PolyTouch 的由来。

II. 相关工作：别人之前做过啥？

要突出 PolyTouch 的好，得先说说前辈们的不足，主要分三类：

1. 相机式触觉传感器（比如 GelSight）

靠 “软弹性体 + 相机” 工作：弹性体摸东西变形，相机拍变形来判断触感（比如纹理、形状）。优点是 “看得细”（高空间分辨率），但缺点致命：

慢：相机帧率低（通常＜100Hz），抓不住快速振动（比如东西快滑了）；
脆：弹性体容易磨破、分层（硅胶粘不住其他材料）；
麻烦：做弹性体要专业设备，还特别笨重（为了装相机，体积大）。

2. 声学振动传感器（接触麦克风）

靠贴在机器人上的麦克风收振动（比如切菜时的声音、东西打滑的震动）。优点是 “反应快”（高时间频率），适合动态任务（比如切菜、拧螺丝），但只能测振动，没触觉细节和周边环境信息。

3. 多模态策略学习（扩散策略）

之前有团队用 “扩散模型” 让机器人学动作，能处理多模态信息（比如视觉 + 本体感觉），但没好好结合触觉和振动 —— 这正是本文要补的坑。

III. 机械设计与规格：PolyTouch 到底长啥样？怎么造的？

这部分是核心，咱们结合图 2（组件图）、图 3（爆炸图 + 成本）、图 4（光学模拟）和表格 I（规格表） 来讲，看完你就知道这传感器为啥厉害。

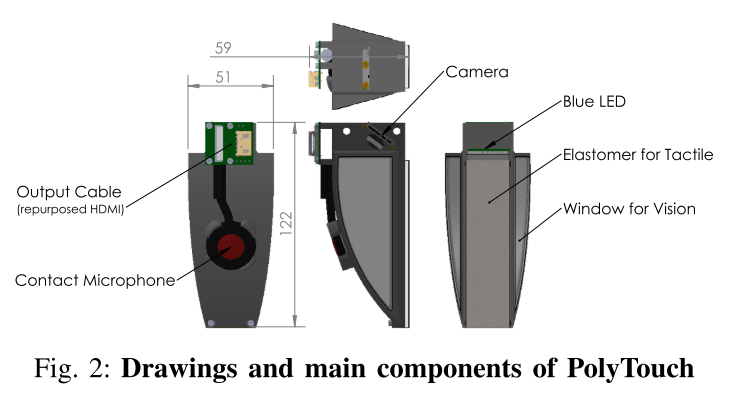

1. 核心组件：一个手指里塞了 “三种感觉器官”（图 2）

先看图 2，PolyTouch 的零件都标出来了，一个个说作用：

蓝色 LED（λ=450nm）：给弹性体打光，让相机能拍清楚弹性体的变形；
触觉弹性体：和物体直接接触的 “皮肤”，有两种选择（表格 I 里的 “弹性体选项”）：
- VHB 胶带：3M 的双面胶，表面撒反光铝粉，优点是 “好做”（新手 5 分钟搞定）、粘性强（不会和底座分层），缺点是有点 “粘”（变形后恢复慢）；
- 硅胶：表面涂灰色硅胶墨水，优点是恢复快（动态任务好用），缺点是做起来稍麻烦；
相机：藏在手指里，一方面拍弹性体的变形（获取触觉细节），另一方面通过 “视觉窗口” 看手指周围（获取周边视觉，比如看有没有挡住）；
接触麦克风：贴在手指背面，收接触时的振动（比如敲鸡蛋的 “咚咚声”、扳手插紧的 “咔嗒声”），这就是声学信息；
输出线（改造成 HDMI）：把视频（触觉 + 周边视觉）和音频（振动）用以太网传出去，方便同步。

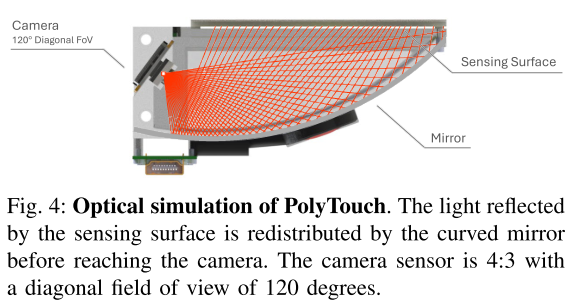

2. 怎么做到 “小而全”？靠一面弯曲的镜子（图 4）

相机要拍整个弹性体的变形，又不能让手指变粗 —— 团队加了弯曲镜子（图 4 里的 “Mirror”）：

镜子的曲率和位置专门设计：让相机能 “透过镜子” 看到整个弹性体背面，还能保证 “看的角度正”（接近垂直），这样变形里的深度信息（比如压得有多深）不会乱；
对比前辈 GelSight：不用把相机放很远，所以 PolyTouch 体积小（表格 I 里尺寸 51mm×59mm×122mm，大概一个打火机大小）。

3. 又耐用又好造，还便宜（图 3 + 表格 I）

耐用性：表格 I 里写 “>35 小时连续使用”，怎么做到的？
- 用 VHB 胶带当弹性体：解决 “分层” 问题（硅胶容易和底座分开，VHB 自己粘得牢）；
- 外层贴 3M Nextcare 胶带：像 “防护膜”，抗磨、抗扭，还不会皱（比之前用的伤口防护膜耐用多了）；
- 弹性体可快速更换：滑出来就能换，不用拆整个手指（表格 I 里的 “弹性体更换”）。
好制造：看图 3（爆炸图），零件都是常见的（激光切割的亚克力板、普通相机、LED），不用专业设备：
- 做 VHB 弹性体：把胶带贴在亚克力板上，撒点铝粉，5 分钟搞定（新手也会）；
- 成本：图 3右上角标了 “Unit Cost 35”，每个手指只要 35 美元，比商用传感器（比如 GelSight Mini）便宜多了。

IV. 多模态传感机器人学习：怎么让机器人 “学会用触觉”？

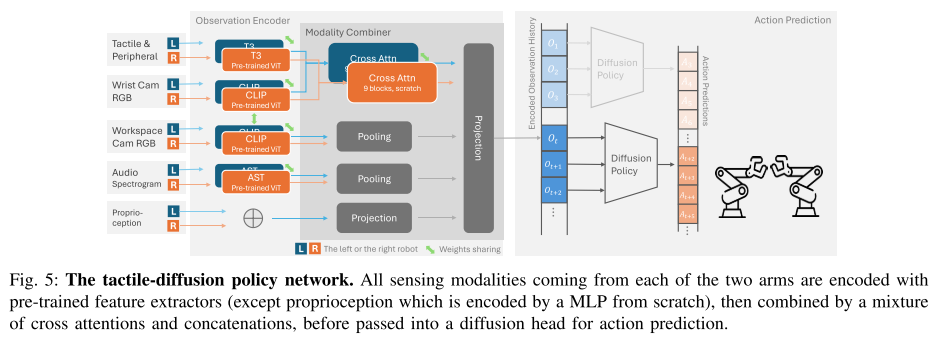

有了好传感器，还得教机器人怎么用这些信息。团队设计了 “触觉扩散策略”，核心是 “把所有感觉整合起来，再学动作”，对应图 5（网络结构图）。

咱们跟着图 5一步步看，像搭积木一样：

1. 第一步：给每种 “感觉” 编个 “密码”（模态编码）

机器人收到的信息有 5 种，得先转换成网络能懂的 “特征”：

触觉 + 周边视觉：从 PolyTouch 的相机来（RGB 图），用预训练的 “T3 编码器”（专门处理触觉图像的模型）编；
手腕相机 + 场景相机：看全局（比如桌子上的鸡蛋在哪），用 “CLIP 编码器”（平时用来给图片分类的模型，这里拿来提特征）编；
声学（振动）：从接触麦克风来（声波），先转成 “log-mel 频谱”（像声音的 “指纹”），再用 “AST 编码器”（处理声音的模型）编；
本体感觉：机器人知道自己的关节位置、夹爪宽度，用 “MLP”（简单神经网络）编。

2. 第二步：把 “密码” 拼起来（模态组合器）

不同 “感觉” 的特征要融合好，关键是用 “交叉注意力”（图 5 里的 “Cross Attn”）：

比如把 “触觉 + 周边视觉” 和 “场景视觉” 的特征对齐（比如触觉感觉到 “鸡蛋软”，对应场景里 “白色椭圆物体”），这样机器人知道 “摸的东西就是看的东西”；
再把其他特征（声学、本体感觉）拼过来，投影成一个统一的 “综合特征”。

3. 第三步：学动作（扩散策略）

把 “综合特征” 喂给 “扩散策略”（图 5 里的 “Diffusion Policy”）：

扩散策略的优点是 “会处理复杂动作”（比如双手配合盛鸡蛋）；
具体来说：看前 2 步的状态（观察历史 = 2），预测未来 16 步的动作，实际执行前 8 步 —— 保证动作连贯不卡顿。

硬件平台

为了收集数据和测试，团队用了两个 Franka Panda 机械臂（图 1 里的机器人），每个夹爪装两个手指：一个是 PolyTouch-VHB（负责 “摸”），一个是 3D 打印的柔顺手指（负责 “抓稳”）；用 “空间鼠标”（6 个自由度）遥控机器人做动作，收集人类演示数据（比如人用鼠标控制机器人盛鸡蛋，机器人记下来学）。

V. 实验与讨论：PolyTouch 好用吗？

做了两个关键实验，结合图 6（耐用性测试）、图 7（失败模式）和表格 II（操作任务结果） 来说。

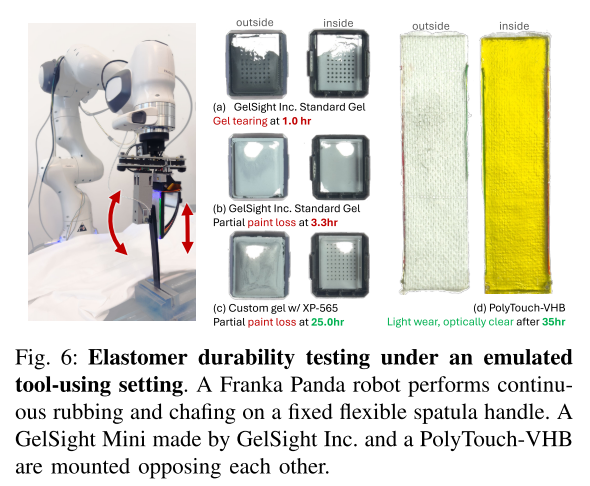

1. 实验 1：耐用性测试 —— 比商用传感器强多少？

对比 PolyTouch-VHB 和 “GelSight Mini”（常见商用触觉传感器）：

测试方法：机器人夹着传感器，在塑料刮刀上连续摩擦、扭转（模拟家里用工具的场景），看多久坏。
结果（图 6）：
- PolyTouch-VHB：撑了 35 小时，表面还清晰（图 6d）；
- GelSight Mini：普通凝胶 1 小时就分层（掉下来），3.3 小时就掉漆；就算换了 PolyTouch 的硅胶，也只撑 25 小时（图 6c，表面掉漆）。
结论：PolyTouch 的耐用性是商用传感器的至少 10 倍（35÷3.3≈10），文章里说 “至少 20 倍” 是算上更差的商用凝胶（35÷1.75≈20）。

2. 实验 2：多模态操作测试 —— 用触觉真的更准吗？

测试 4 个任务（图 1b），对比 3 种机器人策略：

baseline（visuo-proprio）：只靠视觉 + 本体感觉，没有触觉和声学；
multi-concate：用所有模态，但直接拼特征（没交叉注意力）；
multi-crossatn：本文方法（所有模态 + 交叉注意力）。

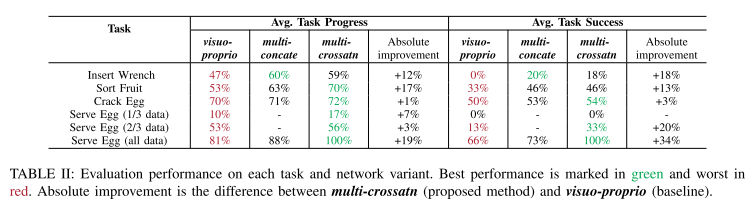

关键结果（表格 II）

挑重点任务说，数字越绿越好，越红越差：

盛鸡蛋（全数据）：baseline 成功率 66%，本文方法 100%（绝对提升 34%）—— 意味着机器人再也不会把鸡蛋铲掉了；
水果分类：baseline 成功率 33%，本文方法 46%（提升 13%），尤其是区分蓝莓和黑莓（视觉几乎一样），本文方法成功率 80%，baseline 只有 20%—— 靠触觉摸纹理分清楚的；
插扳手：baseline 成功率 0%（完全插不进去），本文方法 18%—— 因为触觉能感觉到 “有没有对准孔”，不会用力过猛（图 7a）；
敲鸡蛋：提升少（1%-3%）—— 因为敲鸡蛋主要靠视觉，触觉作用小，也说明触觉在需要 “精细接触” 的任务里更有用。
