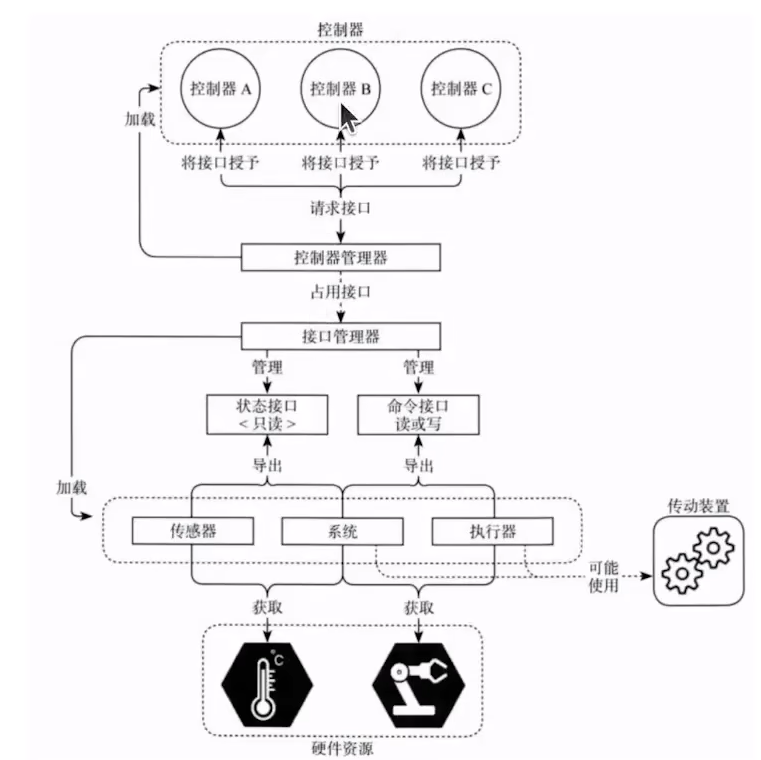

一、ros2_control 系统架构（从图中拆解）

整个架构分为三层，形成了 “控制器 - 硬件接口 - 硬件资源” 的解耦体系：

1. 上层：控制器层（Controllers）

• 角色：控制算法的实现载体（如差速驱动、轨迹控制、关节状态发布）
• 核心组件：控制器 A/B/C（对应不同功能的控制器，如diff_drive_controller、joint_trajectory_controller）
• 交互逻辑：控制器向控制器管理器请求接口，通过接口管理器访问硬件资源

2. 中层：管理与接口层（核心）

这是 ros2_control 的灵魂，包含两个关键模块：

表格

模块	作用
控制器管理器（Controller Manager）	1. 管理控制器的生命周期（加载 / 启动 / 停止 / 卸载）2. 分配硬件接口资源，避免控制器间冲突3. 提供 ROS 服务接口，支持外部控制（如ros2 control命令）
接口管理器（Resource Manager）	1. 维护硬件接口的读写权限2. 区分状态接口（只读，如传感器反馈）和命令接口（读写，如电机指令）3. 实现接口的互斥访问，保证控制确定性

3. 下层：硬件抽象层与硬件资源

• 硬件抽象组件：包含传感器、系统、执行器三类，负责将真实硬件封装成标准接口
• 硬件资源：温度传感器、机械臂末端等物理设备，通过传动装置与执行器交互

---

二、架构设计背后的核心思想

ros2_control 的设计围绕三大原则展开，完美解决了 ROS1 控制框架的痛点：

1. 硬件无关性（Hardware Agnostic）

• 核心逻辑：通过接口抽象隔离控制算法与硬件实现
• 优势：同一套控制器代码，可同时运行在仿真（Gazebo）和真机上，实现 “一次开发，多端复用”
• 关键体现：控制器只与标准接口交互，不直接依赖硬件驱动细节

2. 模块化与可扩展性（Modularity）

• 控制器、硬件接口、硬件组件均可独立开发、替换
• 支持多控制器同时运行（如关节状态发布器 + 差速控制器），通过控制器管理器统一调度
• 示例：更换底盘结构（差速→麦克纳姆），只需替换控制器，无需修改上层应用（如 Nav2）

3. 确定性与实时性（Determinism）

• 控制器管理器运行在独立的实时控制循环中，与 ROS2 的 DDS 通信解耦
• 接口管理器通过资源锁保证硬件访问的时序确定性，避免多控制器竞争导致的抖动
• 支持自定义更新频率（如 50Hz/100Hz），满足工业机器人的实时控制需求

4. 接口标准化（Interface Standardization）

• 定义了统一的状态接口（state_interface）和命令接口（command_interface）
• 接口类型采用语义化字符串（如position/velocity/effort），避免强类型耦合
• 任何硬件只要实现了标准接口，就能被 ros2_control 框架直接驱动

---

三、ros2_control 核心配置文件详解

ros2_control 的配置主要依赖两类文件：YAML 控制器配置文件和URDF/Xacro 硬件描述文件，两者协同工作定义整个控制体系。

1. 控制器配置文件（ros2_control.yaml）

这是控制器管理器的核心配置，定义了要加载的控制器及其参数，结构分为两部分：

（1）控制器管理器配置

yaml

controller_manager:
  ros__parameters:
    update_rate: 50  # 控制循环频率（Hz）
    # 声明要加载的控制器
    joint_state_broadcaster:
      type: joint_state_broadcaster/JointStateBroadcaster
    diffdrive_controller:
      type: diff_drive_controller/DiffDriveController

（2）控制器参数配置（以差速驱动为例）

yaml

diffdrive_controller:
  ros__parameters:
    # 关节名称必须与URDF中定义的完全一致
    left_wheel_names: ["wheel_left_joint"]
    right_wheel_names: ["wheel_right_joint"]
    # 物理参数（决定里程计精度）
    wheel_radius: 0.05
    wheel_separation: 0.22
    # 速度限制
    linear: {x: {max_velocity: 1.0}}
    angular: {z: {max_velocity: 3.14}}
    # 里程计与TF发布配置
    odom_frame_id: odom
    base_frame_id: base_link
    publish_odom: true
    publish_tf: true

2. URDF/Xacro 中的硬件描述配置

通过<ros2_control>标签扩展 URDF，定义硬件接口，示例如下：

xml

<ros2_control name="GazeboSystem" type="system">
  <hardware>
    <!-- 硬件插件，仿真中为gazebo_ros2_control，真机为自定义驱动 -->
    <plugin>gazebo_ros2_control/GazeboSystem</plugin>
  </hardware>
  <joint name="wheel_left_joint">
    <!-- 状态接口：只读，获取关节速度反馈 -->
    <state_interface name="velocity"/>
    <!-- 命令接口：读写，发送关节速度指令 -->
    <command_interface name="velocity"/>
  </joint>
  <joint name="wheel_right_joint">
    <state_interface name="velocity"/>
    <command_interface name="velocity"/>
  </joint>
</ros2_control>

3. 配置文件的协同工作流程

1. 启动时，控制器管理器加载ros2_control.yaml，读取控制器列表
2. 控制器管理器解析 URDF 中的<ros2_control>配置，获取硬件接口信息
3. 控制器向控制器管理器请求所需的状态 / 命令接口
4. 接口管理器为控制器分配接口权限，建立控制器与硬件的连接
5. 控制循环启动，控制器按配置频率读取状态、计算指令、下发命令

---

四、关键工具与调试命令

1. 查看控制器状态：

bash

运行

ros2 control list_controllers

1. 查看硬件接口：

bash

运行

ros2 control list_hardware_interfaces

1. 手动启停控制器：

bash

运行

ros2 control set_controller_state diffdrive_controller active
