openlayers 可以实现3d地图效果吗_OpenLayers教程：地图标注
地图标注是将空间位置点与该点的信息相关联，通过图标、文字等形式把点相关的信息展现到地图上。随便打开一个电子地图就可以看到许多标注：可以说地图没有了标注就丧失了一半信息，甚至是全部信息！地图标注的表现形式多样，包括简单的图片标注，文字标注，图文标注等。OpenLayers可以使用ol.Feature类或者ol.Overlay类来实现标注。一、使用ol.Feat...
·
地图标注是将空间位置点与该点的信息相关联，通过图标、文字等形式把点相关的信息展现到地图上。

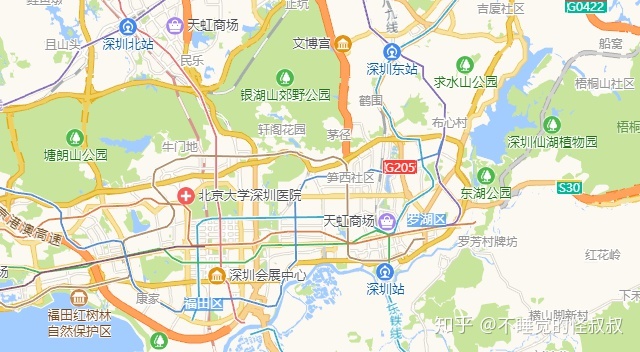

随便打开一个电子地图就可以看到许多标注：
可以说地图没有了标注就丧失了一半信息，甚至是全部信息！
地图标注的表现形式多样，包括简单的图片标注，文字标注，图文标注等。
OpenLayers可以使用ol.Feature类或者ol.Overlay类来实现标注。
一、使用ol.Feature类实现标注

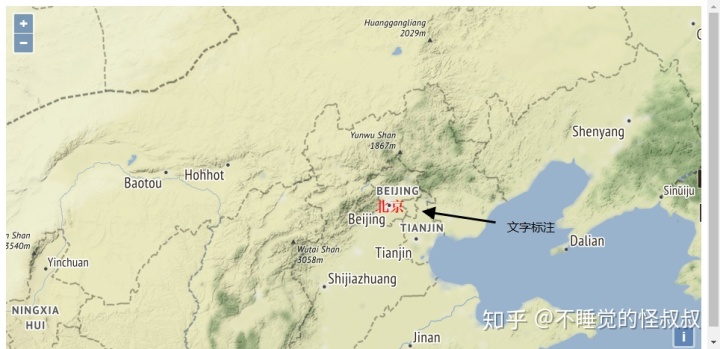

1.1、使用ol.Feature类实现文字标注
使用ol.style.Style样式类为使用ol.Feature类创建的要素提供样式，这样就能构建出文字样式了。
示例一：
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<meta http-equiv="X-UA-Compatible" content="ie=edge">
<title>使用ol.Feature类实现文字标注</title>
<link rel="stylesheet" href="../v5.3.0/css/ol.css" />
<script src="../v5.3.0/build/ol.js"></script>
</head>
<body>
<div id="map"></div>
<script>
// 标注样式
const labelStyle = new ol.style.Style({
text: new ol.style.Text({
font: 'bold 20px serif',
text: '北京',
fill: new ol.style.Fill({
color: 'rgba(255, 0, 0, 1)'
})
})
});
const vectorSource = new ol.source.Vector();
const vectorLayer = new ol.layer.Vector({
source: vectorSource
});
// 用于充当标注的要素
let labelFeature = new ol.Feature({
geometry: new ol.geom.Point([12956325,4851028])
});
// 设置标注的样式
labelFeature.setStyle(labelStyle);
// 将标注要素添加到矢量图层中
vectorSource.addFeature(labelFeature);
const map = new ol.Map({
target: 'map', // 关联到对应的div容器
layers: [
new ol.layer.Tile({ // 瓦片图层
source: new ol.source.Stamen({
layer: 'terrain'
})
}),
vectorLayer
],
view: new ol.View({ // 地图视图
projection: 'EPSG:3857',
center: [0, 0],
zoom: 0
})
});
</script>
</body>
</html>
通常从WebGIS服务器端传到前端的要素数据（GeoJSON，TopoJSON等），都包含要素的信息，比如地名，街道名等，可以读取这些信息然后作为文字标注渲染到地图上。
示例二：街道标注
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<meta http-equiv="X-UA-Compatible" content="ie=edge">
<title>使用ol.Feature类实现街道标注</title>
<link rel="stylesheet" href="../v5.3.0/css/ol.css" />
<script src="../v5.3.0/build/ol.js"></script>
</head>
<body>
<div id="map"></div>
<script>
// 街道标注的样式
const style = new ol.style.Style({
text: new ol.style.Text({
font: 'bold 11px "Open Sans", "Arial Unicode MS", "sans-serif"',
placement: 'line',
fill: new ol.style.Fill({
color: 'white'
})
})
});
const map = new ol.Map({
target: 'map',
layers: [
// 使用必应影像地图作为底图
new ol.layer.Tile({
source: new ol.source.BingMaps({
key: 'AmMSiUpOokUvbXi9sfQbdzPJQqpZ-9ZTMPJ-0uhNsB8cF3H4RMVSSuh4CTTeh2yG',
imagerySet: 'Aerial'
})
}),
// 加载维也纳部分街道数据
new ol.layer.Vector({
// declutter: true,
source: new ol.source.Vector({
format: new ol.format.GeoJSON(),
url: 'vienna-streets.geojson'
}),
style: function(feature){ // 遍历每个要素并为其设置标注
style.getText().setText(feature.get('name'));
return style;
}
})
],
view: new ol.View({
extent: [1817379, 6139595, 1827851, 6143616], // 视图范围
center: ol.extent.getCenter([1817379, 6139595, 1827851, 6143616]),
zoom: 17,
minZoom: 14
})
});
</script>
</body>

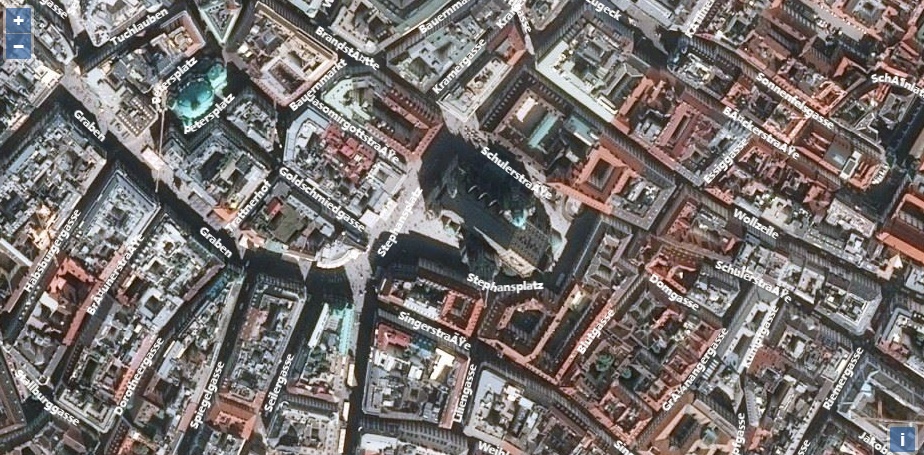

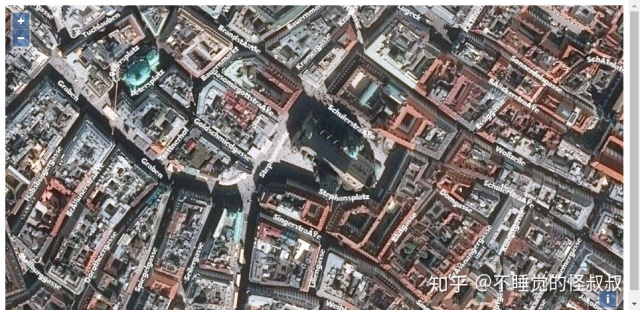

</html>效果：
关于要素文字标注的更多信息可以参考这个官方示例：
Vector Labelsopenlayers.org1.2、使用ol.Feature类实现图片标注
使用ol.style.Icon类可以为使用ol.Feature类创建的要素提供图片样式，这样就构建了图片标注。
示例：
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<meta http-equiv="X-UA-Compatible" content="ie=edge">
<title>使用ol.Feature类实现图片标注</title>
<link rel="stylesheet" href="../v5.3.0/css/ol.css" />
<script src="../v5.3.0/build/ol.js"></script>
</head>
<body>
<div id="map"></div>
<script>
// 标注样式
const labelStyle = new ol.style.Style({
image: new ol.style.Icon({
src: './beijing.jpg',
scale: 0.1,
})
});
const vectorSource = new ol.source.Vector();
const vectorLayer = new ol.layer.Vector({
source: vectorSource
});
// 用于充当标注的要素
let labelFeature = new ol.Feature({
geometry: new ol.geom.Point([12956325,4851028])
});
// 设置标注的样式
labelFeature.setStyle(labelStyle);
// 将标注要素添加到矢量图层中
vectorSource.addFeature(labelFeature);
const map = new ol.Map({
target: 'map', // 关联到对应的div容器
layers: [
new ol.layer.Tile({ // 瓦片图层
source: new ol.source.Stamen({
layer: 'terrain'
})
}),
vectorLayer
],
view: new ol.View({ // 地图视图
projection: 'EPSG:3857',
center: [0, 0],
zoom: 0
})
});
</script>
</body>

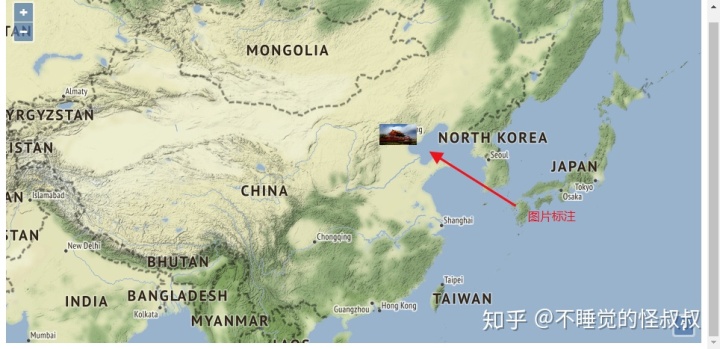

</html>效果：
二、使用ol.Overlay实现标注
ol.Overlay类主要用于实现弹窗功能，但是它也能用于实现标注。
示例：
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<meta http-equiv="X-UA-Compatible" content="ie=edge">
<title>使用ol.Overlay类实现标注</title>
<link rel="stylesheet" href="../v5.3.0/css/ol.css" />
<script src="../v5.3.0/build/ol.js"></script>
<style>
#beijing{
width: 40px;
height: 20px;
border: 1px solid #F00;
border-radius: 10px;
background-color: #F00;
opacity: 0.8;
}
</style>
</head>
<body>
<div id="map"></div>
<div id="beijing">
<a target="_blank" href="https://baike.baidu.com/item/%E5%8C%97%E4%BA%AC/128981?fr=aladdin">北京</a>
</div>
<script>
const map = new ol.Map({
target: 'map',
layers: [
new ol.layer.Tile({ // 瓦片图层
source: new ol.source.Stamen({
layer: 'terrain'
})
})
],
view: new ol.View({
center: [12956325,4851028],
zoom: 2
})
});
// 用于作为标注的Overlay
const marker = new ol.Overlay({
position: [12956325,4851028], // 标注位置
positioning: 'center-center', // 标注相对与锚点的方位
element: document.getElementById("beijing") // 充当标注的DOM元素
});
// 将Overlay对象加入map
map.addOverlay(marker);
</script>
</body>

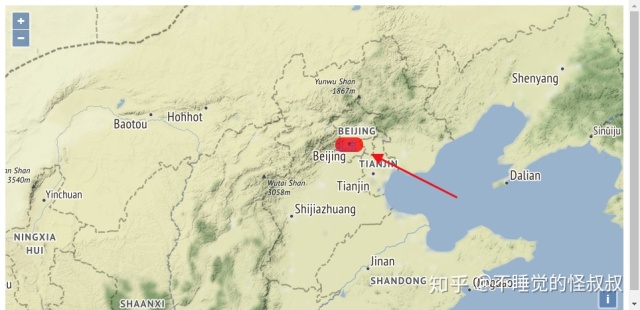

</html>效果：
因为添加了超链接，所以点击标注就能弹出链接页！
