ORCAD元件属性白色区域和黄色区域的理解

ORCAD元件属性白色区域和黄色区域的理解

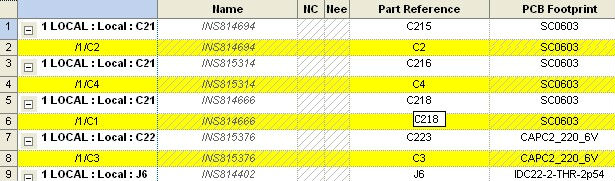

白色部分为instance属性，黄色部分为occurence 属性

在平坦式电路中，黄色部分是默认不显示的。

在层次式电路中，黄色部分会显示。
      如果这两个区域的Reference不同，以黄色区域为准。只要不进行BACK ANNOTATE操作就没有问题。

     如果想让黄色区域的Refernece和白色区域的Refernece一样，执行如下操作Design/Remove Occurrences Properties指令去掉Occurrence属性。

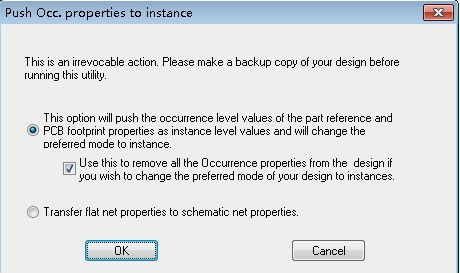

     如果想让白色区域的Refernece和黄色区域的Refernece一样，执行如下操作Accessories - tran occ prop to instance - push occ prop to instance即可。如下图
