手眼标定是机器人视觉引导的核心技术，用于建立机器人坐标系与相机坐标系之间的转换关系。主要分为眼在手外（相机固定）和眼在手上（相机随机械臂移动）两种构型。标定前需完成相机内参标定以消除畸变。标定过程包括数据采集（记录机械臂位姿与标定板图像）、预处理、求解AX=XB方程及精度验证。最终得到4×4齐次变换矩阵，使机器人能准确执行视觉引导的操作任务。
系列文章目录
目录
前言
提示：该博客仅为个人学习记录，若有错误，还请指正
参考：手眼标定详述(坐标系介绍，二维、三维的手眼标定方法@九点法、AX=XB)
机械臂 手眼标定 手眼矩阵 eye-in-hand 原理、实践及代码
手眼标定是机器人与视觉系统协同工作的核心技术，其本质是建立机器人坐标系与相机坐标系之间的齐次变换关系，让机器人能够将视觉系统感知到的目标位置（视觉系统观察到的目标坐标）转换为自身可执行的运动指令（机器人坐标），最终实现 视觉引导机器人操作，如抓取、装配、检测。
一、为什么需要手眼标定？
机器人和相机是两个独立的系统，各自有一套 坐标语言
- 机器人：以基坐标系为基准，通过运动学计算末端执行器，如夹爪的位姿（末端坐标系）；
- 相机：以相机坐标系为基准，将图像中的像素点（图像坐标系）转换为三维空间点，需先通过相机内参标定矫正畸变、确定焦距等参数。
若两者无转换桥梁，机器人无法理解相机看到的目标在哪里。手眼标定的核心就是构建这座桥梁：求解一个4×4 齐次变换矩阵（包含旋转和平移），实现两个坐标系的精准映射。
二、手眼标定的两种典型构型
1.眼在手外（EYE TO HEAD）

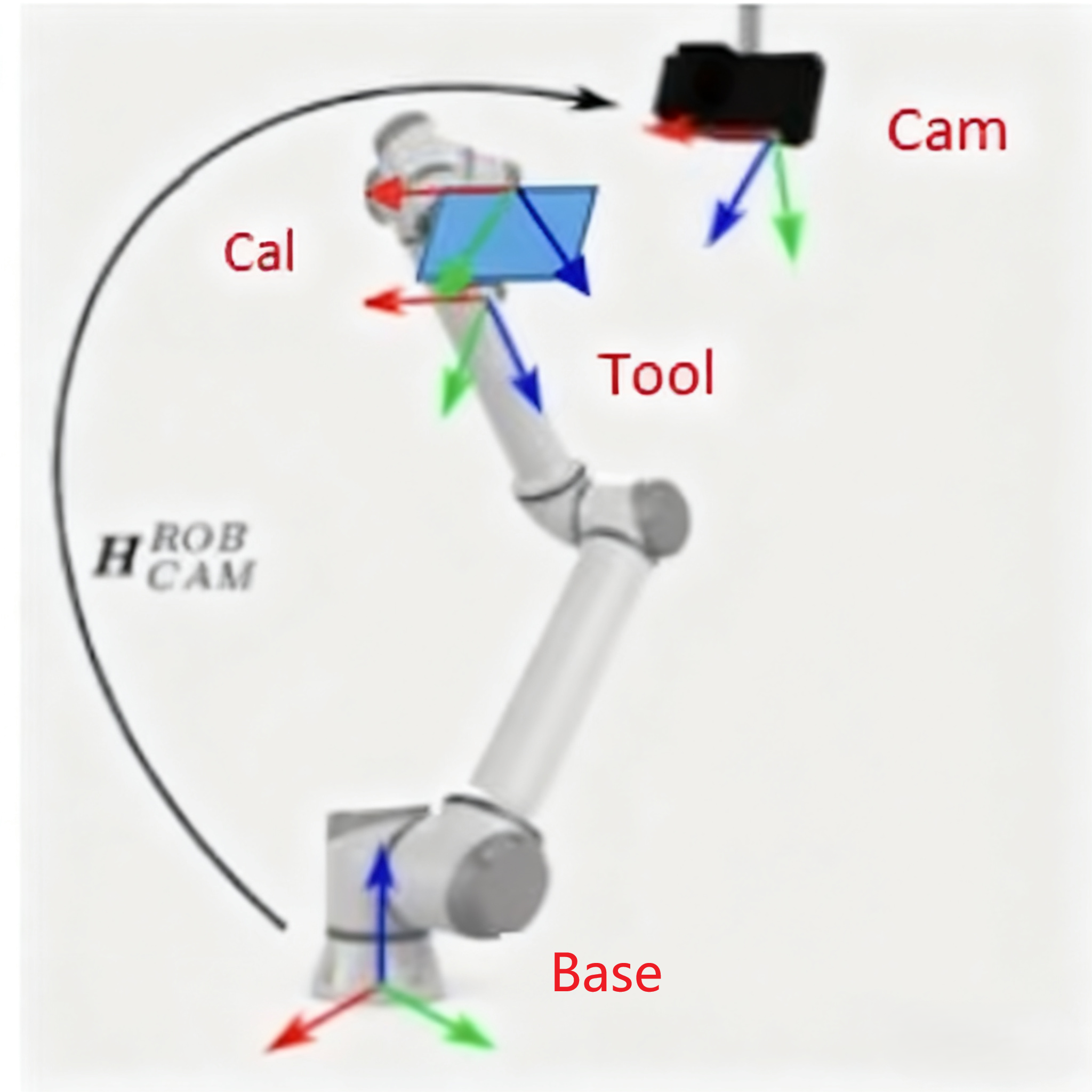

如下图所示，眼在手外是将相机放在固定位置；标定板固定在机械臂末端。由于眼在手外标定时，Base坐标系和Cam坐标系的位置是固定的，因此眼在手外主要是求这两个坐标系的关系。适用于固定目标抓取、高精度检测
2.眼在手上（EYE IN HEAD）

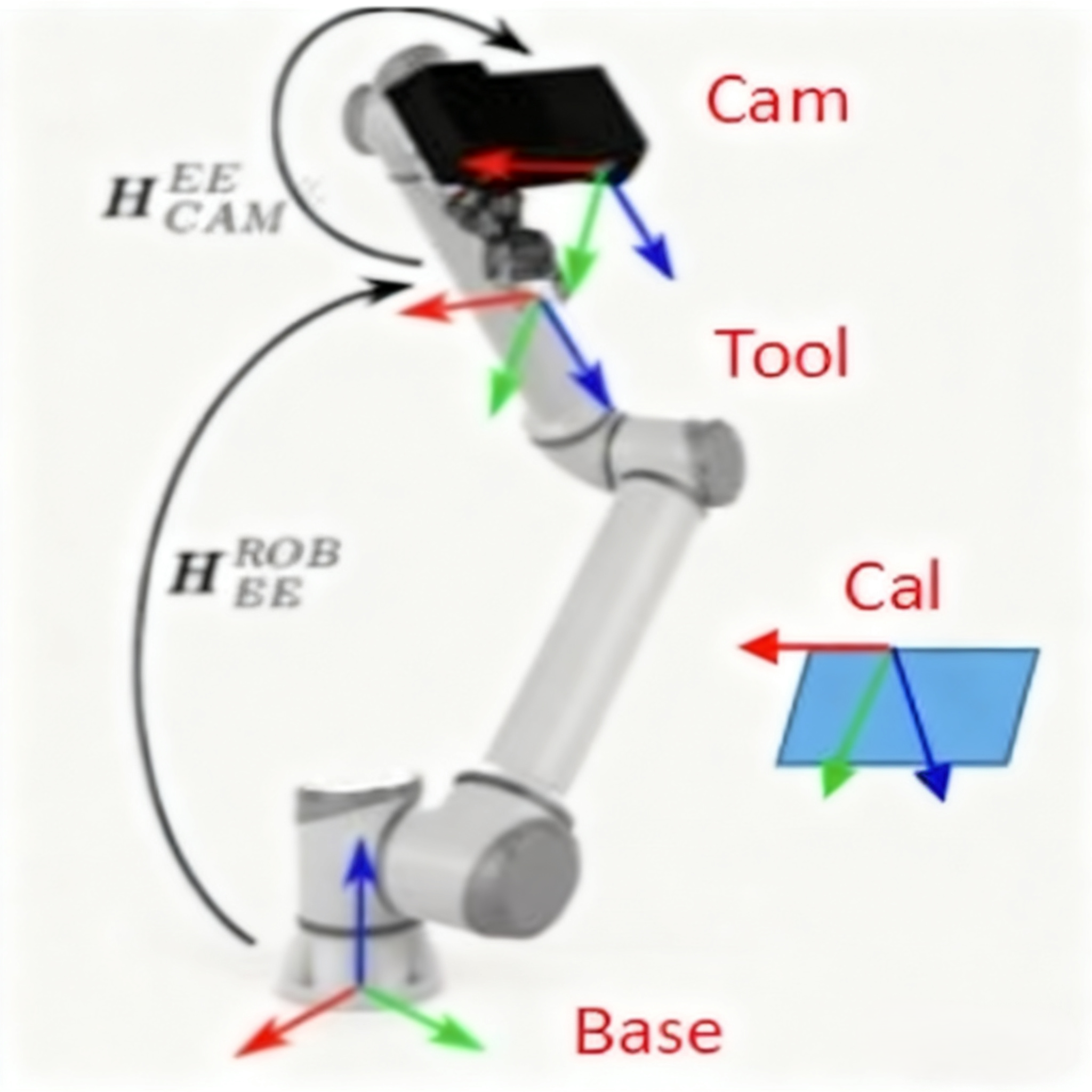

如下图所示，眼在手上是将相机固定在机械臂末端；标定板固定在目标平面。眼在手上时，相机坐标系和工具坐标系的位置是相对不变的。因此，标定的就是相机坐标系和工具坐标系的关系。适用于抓取移动目标，大视野场景。
三、手眼标定的前提：相机内参标定
手眼标定的核心是外部坐标映射，但需先完成相机内参标定（Intrinsic Calibration）—— 这是视觉系统的基础校准，目的是确定相机自身的参数，只有通过内参标定矫正畸变后，才能将图像的 “像素坐标” 准确转换为 “相机坐标系下的三维坐标”，为手眼标定提供可靠数据。
- 内参矩阵：焦距（fx, fy）、主点坐标（cx, cy，图像中光学中心对应的像素点）；
- 畸变系数：径向畸变（镜头光学缺陷导致的 “桶形 / 枕形畸变”）、切向畸变（镜头安装偏差导致）。

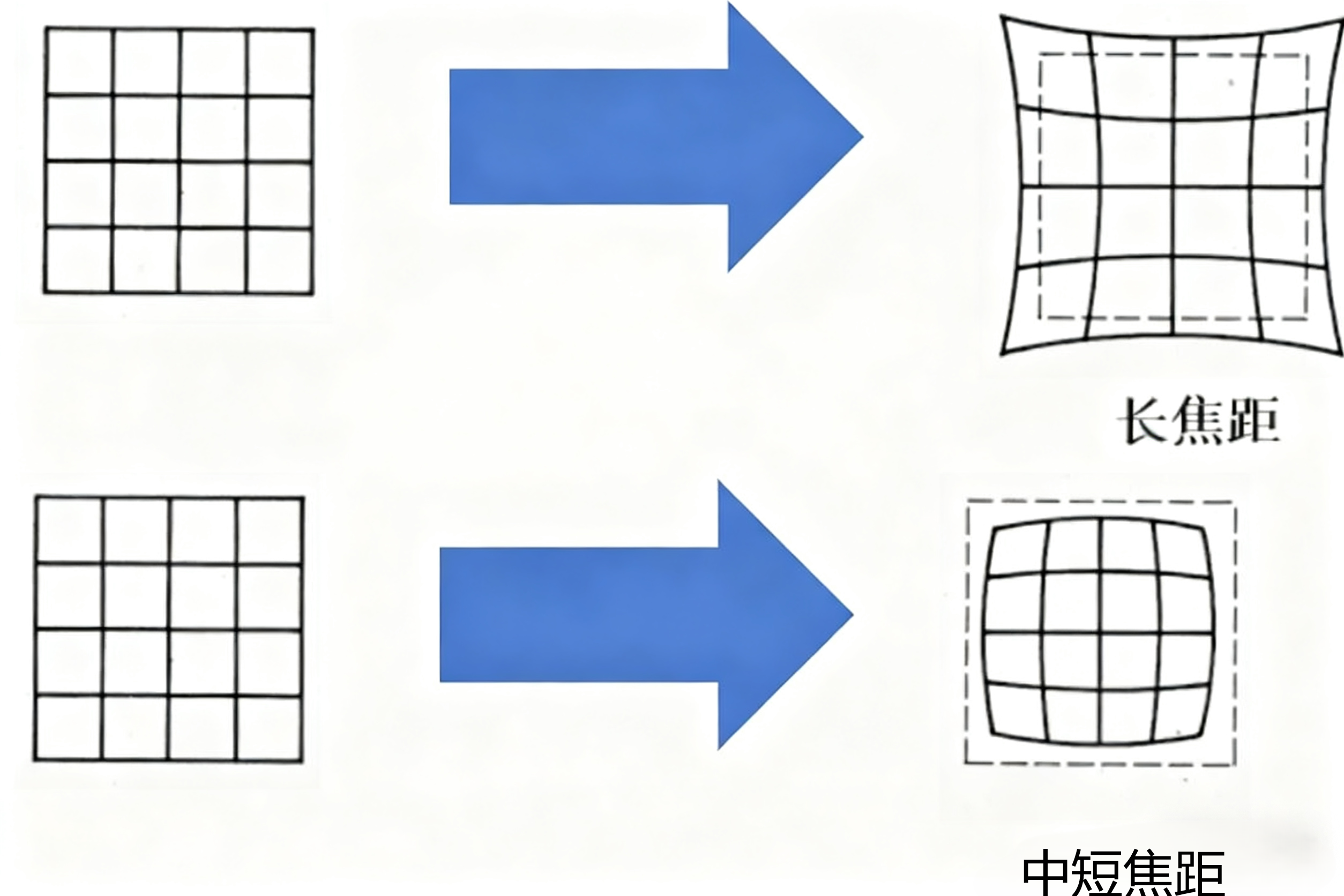

在实际应用上，镜头并非理想的透视成像，带有不同程度的畸变。理论上镜头的畸变包括径向畸变和切向畸变，切向畸变影响较小，通常只考虑径向畸变。径向畸变主要由镜头径向曲率产生（光线在远离透镜中心的地方比靠近中心的地方更加弯曲）。导致真实成像点向内或向外偏离理想成像点。其中畸变像点相对于理想像点沿径向向外偏移，远离中心的，称为枕形畸变；径向畸点相对于理想点沿径向向中心靠拢，称为桶状畸变。
用数学公式表示：
x ~ K[R|t]X
其中，x为相机中的像素坐标；X为相机坐标系下的三维坐标；K为内参矩阵，包含了焦距和光心坐标；[R|t]为外参矩阵，R和t分别为世界坐标系到相机坐标系的旋和平移。然后我们利用opencv-python中的cameraCalibration方法，将棋盘格上的真实世界坐标与我们假设出来的坐标对应，就可以得到该相机在该焦距下的内参矩阵、外参矩阵，以及相机的畸变系数。
常用工具：OpenCV 的calibrateCamera函数、MATLAB 的 Camera Calibrator 工具、ROS 的camera_calibration包。
四、坐标系及旋转矩阵
坐标系简称
| Base | 基坐标系 |
|---|---|
| Tool | 工具坐标系（机械臂末端坐标系） |
| Cam | 相机坐标系 |
| Cal | 标定板坐标系 |
参考前述章节

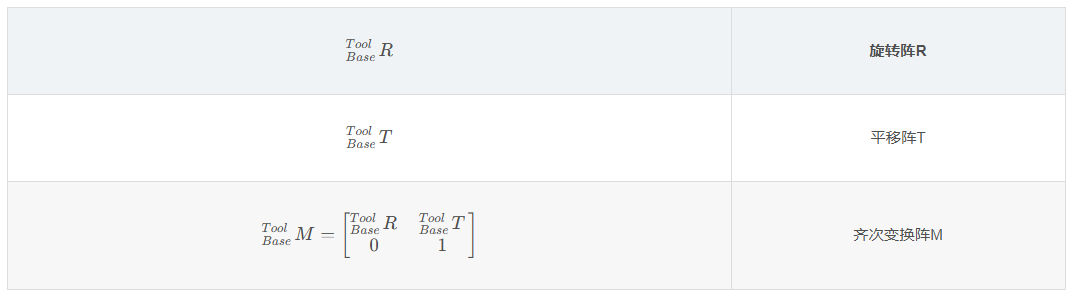

基坐标系到工具坐标系的齐次变换阵组成表示为：
五、手眼标定中AX=XB推理求解过程
1.眼在手外
眼在手外的标定，得到的是基坐标系到相机坐标系的变换 (对于opencv的handeyecalibrate函数，将其输入的机械臂姿态改为base->tool,则得到的输出是相机到基坐标系，与本文这里的示例相反，需要注意!!!) ，表示为 ：

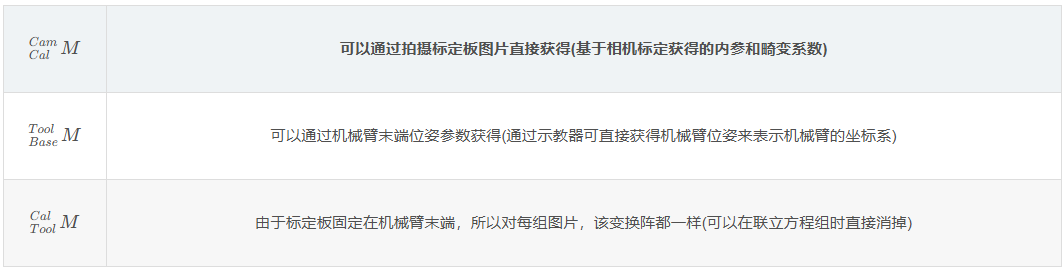

将Tool>>Cal的变换阵写成：

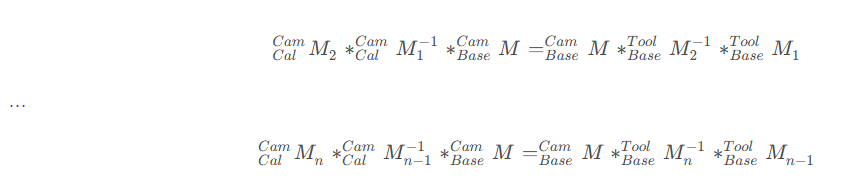

对于拍摄的多张图像，用M1、M2…Mn来表示不同图像的变换阵，联立两次变换方程，（消掉Tool>>Cal的变换阵）得到下式：

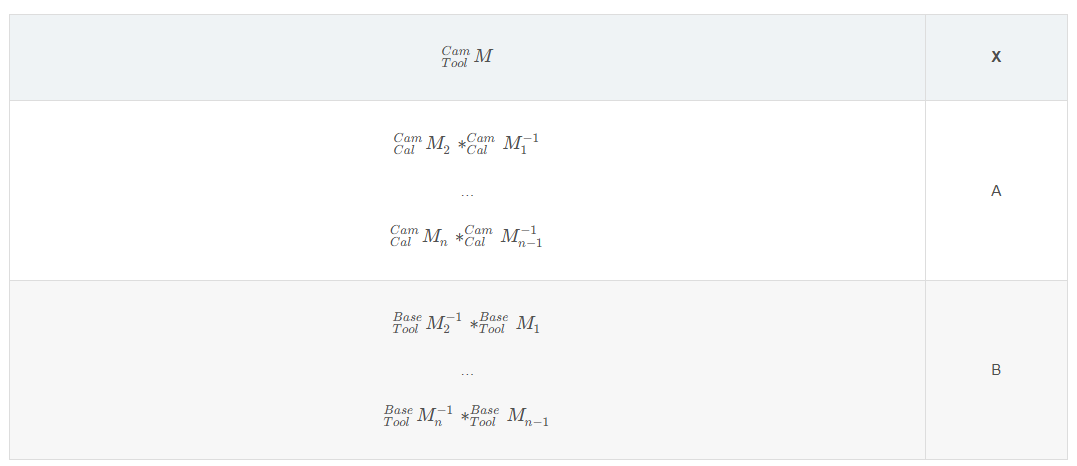

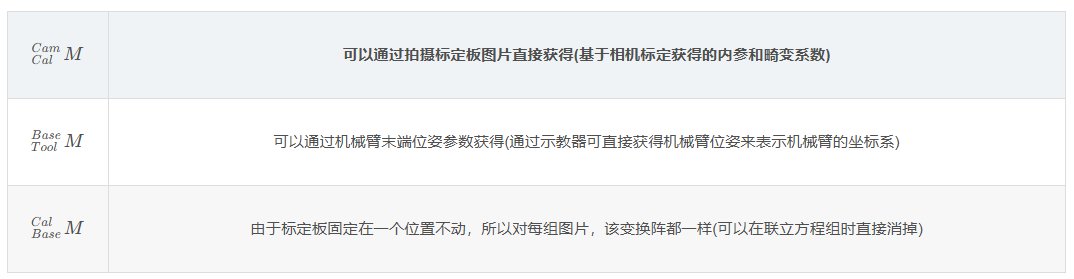

通过下表将整个变换总结为AX=XB的形式：
即
2.眼在手上
眼在手上，期望的转化阵为工具坐标系（机械臂末端坐标系）到相机坐标系，表示为：
将Cal>>Base的变换阵写成：

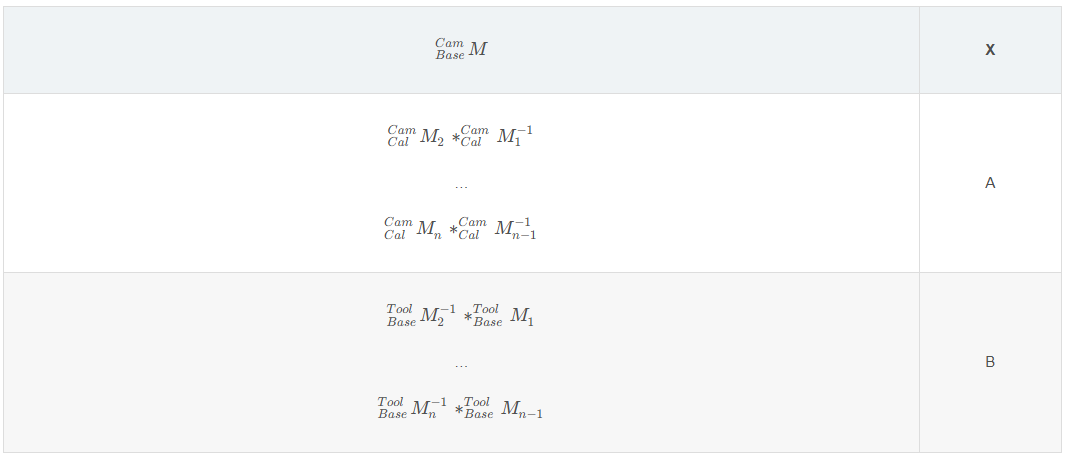

同理，基于眼在手外的原理，标定板坐标系到基坐标系的变换矩阵不变，将眼在手上的变换阵求解表示为：
3.求解
首先将A,B,X表示为齐次阵的形式：
即可将 AX=XB 拆解为：
关于上式具体的求解（本人还未实际做过推算）：
- 可以基于
优化方法的思想(高斯牛顿的方法)，移到一边后求取误差项，然后通过非线性最优化的方法，将误差最小化，直接拟合出 R 和 T。 - （常用） 也可以基于
两步法的思想，先求R再求T，具体可以参考Navy_HandEye或Tsai_HandEye等方法。
六、AX=XB方法手眼标定完整流程
以 “棋盘格标定板”（最常用，成本低、精度高）为例，手眼标定通常分为 6 个步骤：
1. 准备工作
- 硬件：机械臂（需能精确记录末端位姿）、相机（已完成内参标定）、棋盘格标定板（精度需匹配应用场景，如工业级选 0.1mm 精度）；
- 固定：
- 眼在手上：确保相机与末端执行器刚性连接（无松动，否则会引入误差）；
- 眼在手外：确保相机和标定板（标定板固定在机械臂末端）位置稳定；
2. 数据采集
核心是采集 “机械臂末端位姿” 与 “相机观察到的标定板位姿” 的对应组（通常需 10~20 组，姿态差异越大，标定精度越高）：
- 控制机械臂移动，每次停在一个不同姿态（避免姿态冗余，如不要只平移、不旋转）；
- 每次姿态下，记录：
- 机械臂端：末端执行器在基坐标系下的位姿（T_robot，4×4 齐次矩阵，由机器人控制器输出）；
- 相机端：拍摄棋盘格图像，通过内参计算标定板在相机坐标系下的位姿（T_camera，4×4 齐次矩阵，可由 OpenCV 的
solvePnP函数求解）。
3. 数据预处理
- 剔除异常值：若某组数据的标定板角点提取成功率低（如模糊、遮挡），或机器人位姿波动大，需删除该组数据；
- 统一坐标格式：确保机器人位姿和相机位姿的齐次矩阵格式一致（如旋转矩阵的顺序、平移向量的单位）。
4. 求解手眼变换矩阵（X）
根据构型选择对应的算法，求解核心方程（AX=XB ）。
这里可以参考：https://blog.csdn.net/wanggao_1990/article/details/81435660
-
常用算法对比：
算法 优点 缺点 适用场景 Tsai-Lenz 计算速度快、鲁棒性强 对噪声敏感（需多组数据） 大多数工业场景（如抓取） Park 精度高、抗噪声能力强 计算复杂度较高 高精度装配、检测 Horn 基于四元数，避免奇异性 对初始值敏感 机器人运动范围大的场景 -
工具实现：OpenCV 的
calibrateHandEye函数、MATLAB Robotics Toolbox 的handeye函数、ROS 的handeye_calibration包。
5. 精度验证
标定结果需通过实际测试验证，常用方法：
- 重投影误差：将机器人坐标下的标定板角点，通过 X 转换为相机坐标，再投影到图像上，计算与实际像素点的偏差（通常要求 < 1 像素）；
- 实物测试：让机器人根据视觉引导抓取目标（如标定板上的标记点），测量实际抓取位置与理论位置的偏差（工业场景通常要求 < 0.1~1mm，取决于机器人精度）。
6. 结果保存与应用
若精度达标，保存手眼变换矩阵 X，集成到视觉引导系统中。实时应用时，相机拍摄目标→通过内参得到目标在相机坐标系的位姿→通过 X 转换为机器人坐标系位姿→机器人根据该位姿运动。
总结
手眼标定是机器人操作中视觉系统与末端执行器联动的重要一环。
