由于时间和精力的关系，这系列文章都没有一次写完，内容都会保持动态更新，会进行补充。

---

之前的文章中介绍了距离场，在开始整活之前还需要了解如何混合距离场。
这篇文章中介绍如何平滑的混合两个以上的距离场。

---

Min混合

通常最直接的SDF混合方式是使用min进行计算min(a,b)
可以看到交界处是锐利的

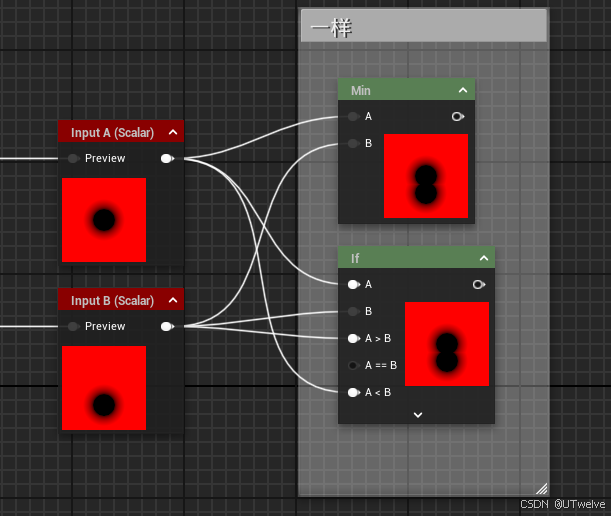

所谓min，它的运算过程是:

float min(float a, float b)
{
    return (a < b) ? a : b;
}

结果如图：

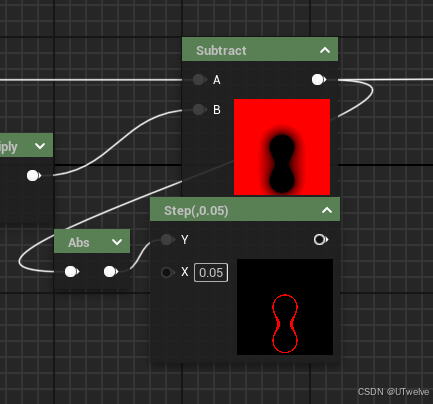

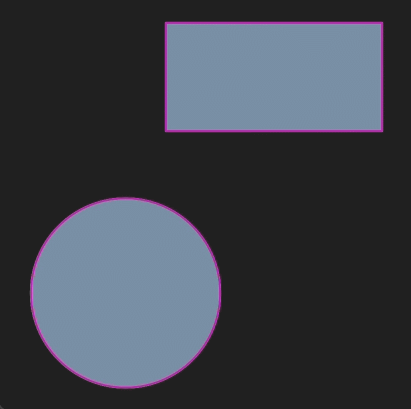

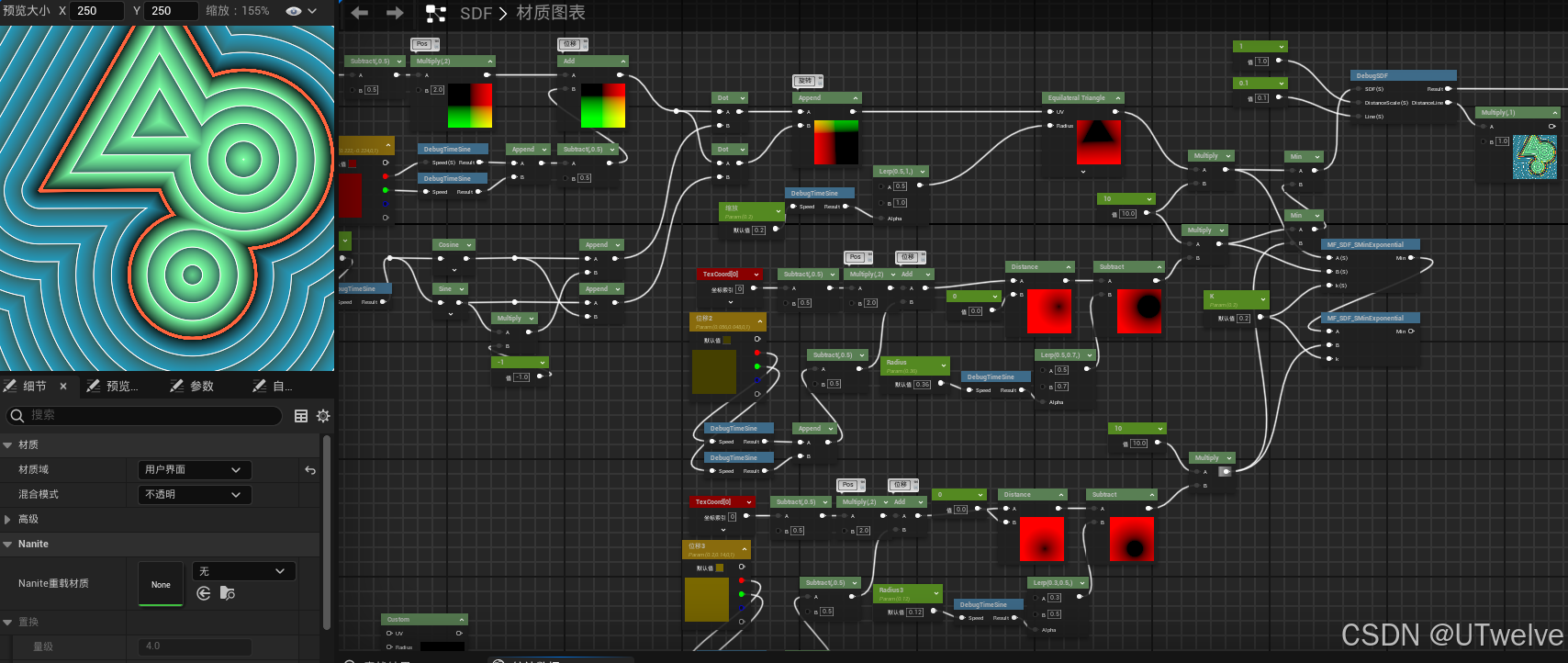

使用两个距离场进行演示，使用step勾勒边缘查看边界：

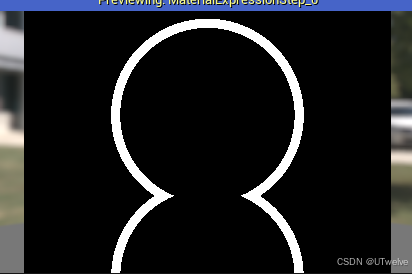

可以看到距离场直接过渡非常锐利：

SMin混合

大名叫Smooth Minimum
使用SMin函数对距离场混合，使边界平滑。

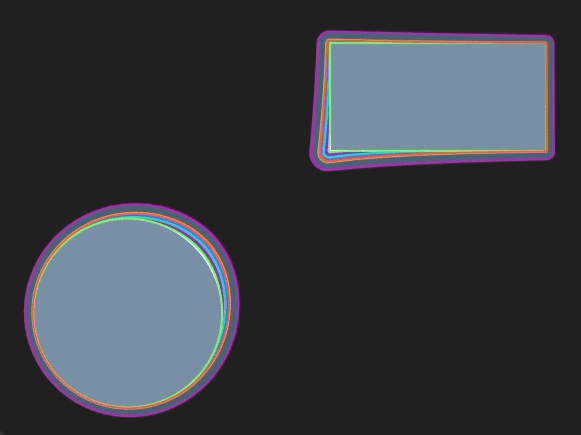

Smin有多种算法可以选择，下面的算法名的颜色对应实例中的颜色：

混合效果：

算法

Smin当然不是自带的函数（比如min），而且有很多种计算方式。
方式对应的算法如下

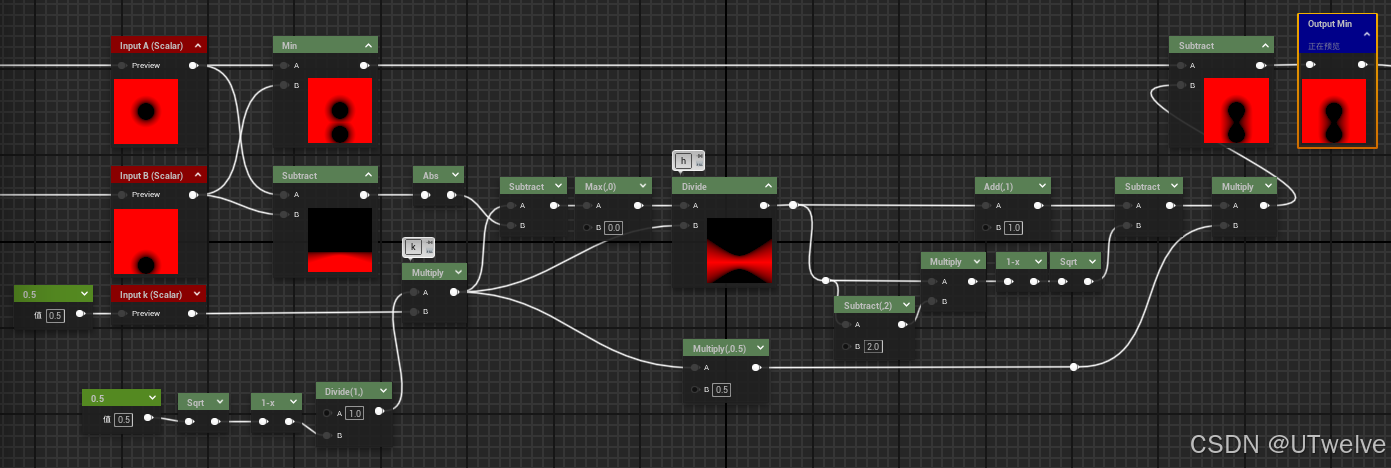

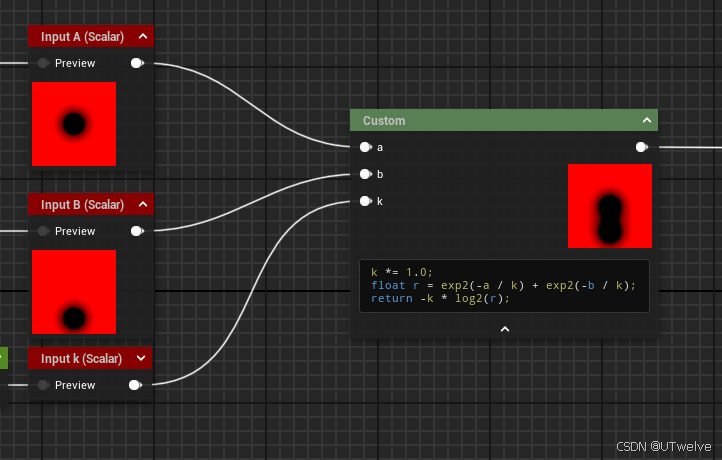

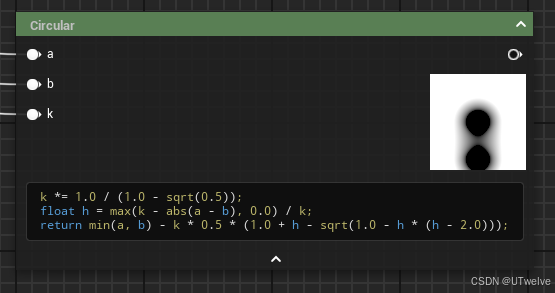

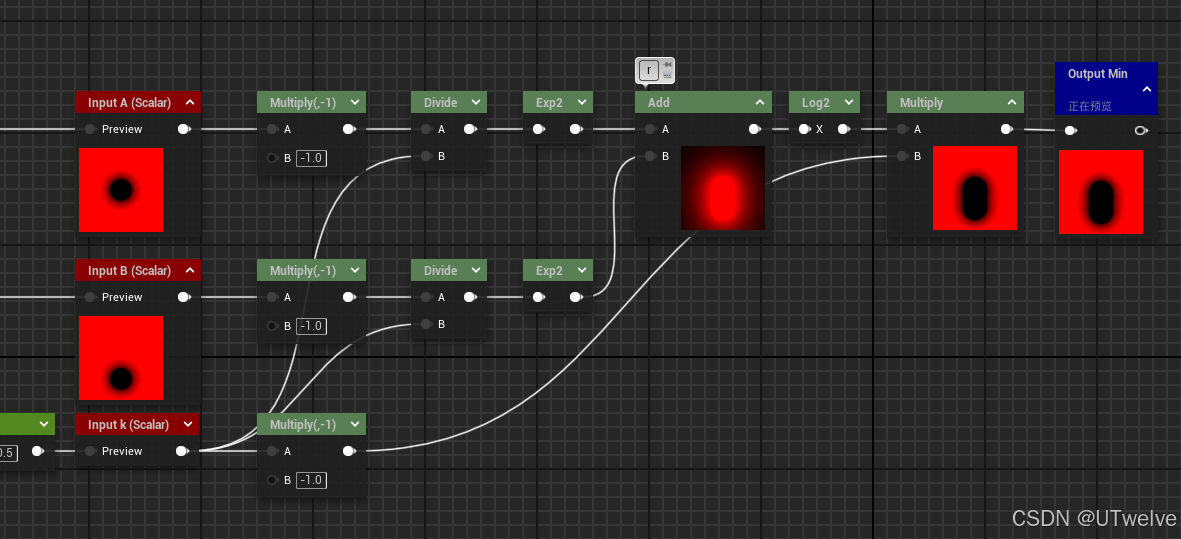

函数下方为Custom写法，和对应的蓝图实现

只在个别函数贴出了Custom写法和蓝图写法
目前没时间给每条都做一遍，举一反三吧朋友们
我慢慢补吧

---

Exponential

float smin(float a, float b, float k)
{
    k *= 1.0;
    float r = exp2(-a / k) + exp2(-b / k);
    return -k * log2(r);
}

---

Root

float smin(float a, float b, float k)
{
    k *= 2.0;
    float x = b - a;
    return 0.5 * (a + b - sqrt(x * x + k * k));
}

---

Sigmoid

float smin(float a, float b, float k)
{
    k *= log(2.0);
    float x = b - a;
    return a + x / (1.0 - exp2(x / k));
}

---

Quadratic Polynomial

float smin(float a, float b, float k)
{
    k *= 4.0;
    float h = max(k - abs(a - b), 0.0) / k;
    return min(a, b) - h * h * k * (1.0 / 4.0);
}

---

Cubic Polynomial

float smin(float a, float b, float k)
{
    k *= 6.0;
    float h = max(k - abs(a - b), 0.0) / k;
    return min(a, b) - h * h * h * k * (1.0 / 6.0);
}

---

Quartic Polynomial

float smin(float a, float b, float k)
{
    k *= 16.0 / 3.0;
    float h = max(k - abs(a - b), 0.0) / k;
    return min(a, b) - h * h * h * (4.0 - h) * k * (1.0 / 16.0);
}

---

Circular

float smin(float a, float b, float k)
{
    k *= 1.0 / (1.0 - sqrt(0.5));
    float h = max(k - abs(a - b), 0.0) / k;
    return min(a, b) - k * 0.5 * (1.0 + h - sqrt(1.0 - h * (h - 2.0)));
}

---

Circular Geometrical

float smin(float a, float b, float k)
{
    k *= 1.0 / (1.0 - sqrt(0.5));
    return max(k, min(a, b)) -
           length(max(float2(k - a, k - b), 0.0));
}

---

K值

可以看到函数需要一个参数K，平滑最小值需要在 a 和 b 的值“接近”的区域内实现平滑的、非二元的过渡。其范围是0-1。
这个"接近"的定义就是K,是常规距离单位。意义是：公差 k 范围内，表面足够接近时，它们会相互混合，是kernel的缩写，后续会提到。

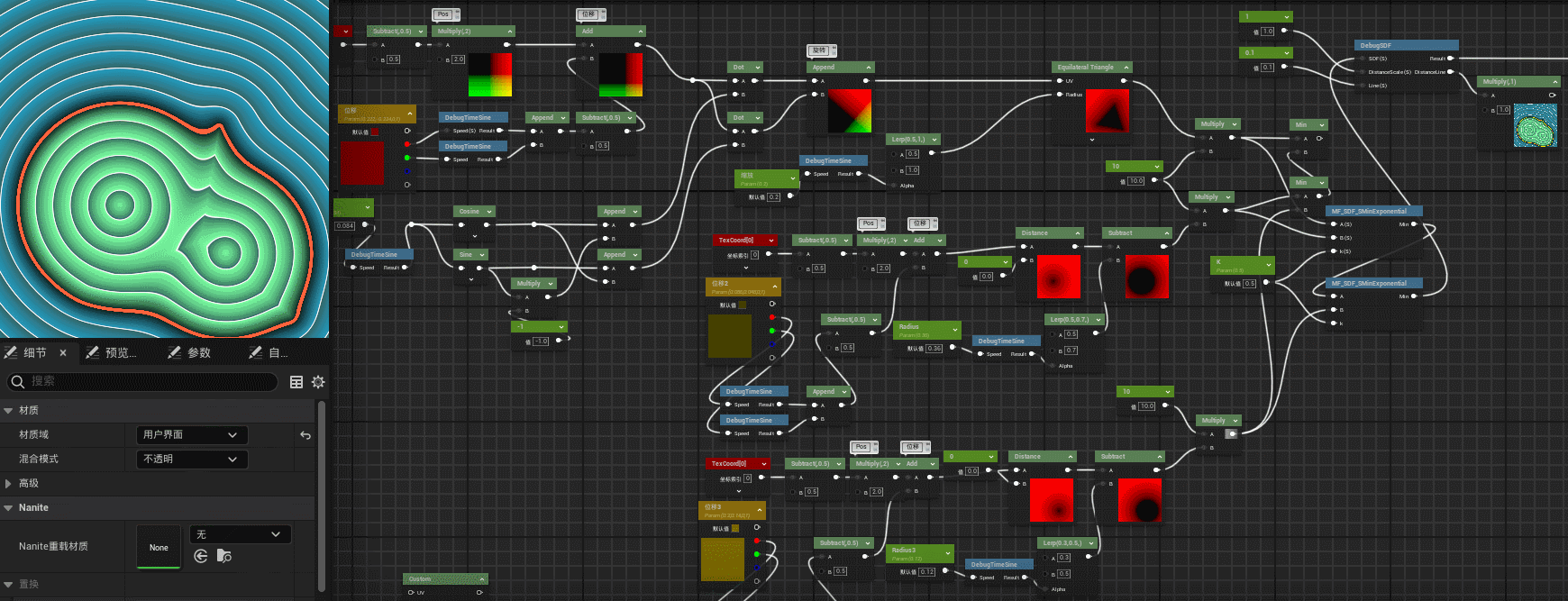

观察K的0-1变化：

---

进阶：算法

上面函数中的代码是对 GPU进行优化的，这掩盖了它们之间的相似性，但如果我们稍微重新整理一下代码，就会发现根式（root）、S型（Sigmoid）、二次（quadratic）、三次（cubic）、四次（quartic）和圆形（circular）变体非常相似，并且属于同一个家族。

下面的这些代码和上面的是等价的，是不考虑GPU优化的标准写法：

// root
float smin(float a, float b, float k)
{
    k *= 2.0;
    float x = (b - a) / k;
    float g = 0.5 * (x + sqrt(x * x + 1.0));
    return b - k * g;
}

// sigmoid
float smin(float a, float b, float k)
{
    k *= log(2.0);
    float x = (b - a) / k;
    float g = x / (1.0 - exp2(-x));
    return b - k * g;
}

// quadratic polynomial
float smin(float a, float b, float k)
{
    k *= 4.0;
    float x = (b - a) / k;
    float g = (x > 1.0) ? x :
              (x < -1.0) ? 0.0 :
              (x * (2.0 + x) + 1.0) / 4.0;
    return b - k * g;
}

// cubic polynomial
float smin(float a, float b, float k)
{
    k *= 6.0;
    float x = (b - a) / k;
    float g = (x > 1.0) ? x :
              (x < -1.0) ? 0.0 :
              (1.0 + 3.0 * x * (x + 1.0) - abs(x * x * x)) / 6.0;
    return b - k * g;
}

// quartic polynomial
float smin(float a, float b, float k)
{
    k *= 16.0 / 3.0;
    float x = (b - a) / k;
    float g = (x > 1.0) ? x :
              (x < -1.0) ? 0.0 :
              (x + 1.0) * (x + 1.0) * (3.0 - x * (x - 2.0)) / 16.0;
    return b - k * g;
}

// circular
float smin(float a, float b, float k)
{
    k *= 1.0 / (1.0 - sqrt(0.5));
    float x = (b - a) / k;
    float g = (x > 1.0) ? x :
              (x < -1.0) ? 0.0 :
              1.0 + 0.5 * (x - sqrt(2.0 - x * x));
    return b - k * g;
}

这个家族中的所有平滑最小值函数通过使用 min() 和核函数（kernel），都是关于 SDFs（符号距离函数） a 和 b 的直接差异的函数。
这就是为什么称其为“直接差异家族”（Direct Difference Family，简称 DD 家族）。

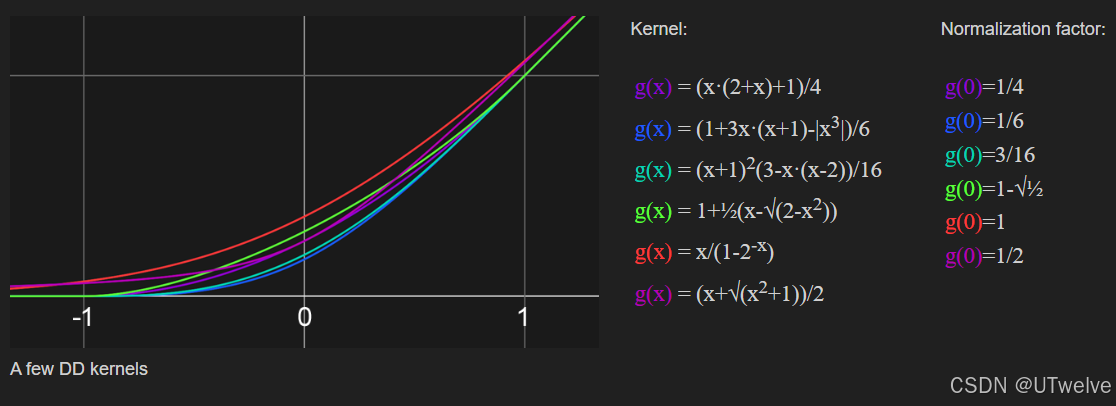

现在，这个家族中所有平滑最小值函数之间唯一不同的就是函数 g(x)。我称这个函数 g(x) 为平滑最小值的“核函数”（Kernel）。核函数在定义平滑最小值的许多特性方面起着重要作用。目前，这里是上述几个核函数的图形：


核函数 g(x) 的形状非常特殊。当 x 趋向于正无穷大时，也就是当 b 远大于 a 时，g(x) 趋向于恒等函数 x，此时平滑最小值返回 a。另一方面，当 x 趋向于负无穷大时，也就是当 a 远大于 b 时，g(x) 趋向于 0.0，此时平滑最小值趋向于 b。

本质上，核函数的行为类似于函数 max(x, 0)，或者如果你熟悉机器学习的话，它类似于 ReLU，但以一种更平滑的方式。这正是平滑最小值中“平滑”特性的来源。实际上，如果我们令 g(x) = max(x, 0)，一个完美的修正器，那么平滑最小值在数学上会退化为普通的最小值。

核函数在平滑最小值的归一化过程中扮演了非常重要的角色。请注意，在图表的右侧，我标出了核函数在原点处的值，也就是它与 y 轴交点的高度。这是因为当我们与两个 SDF（a 和 b）等距时，也就是当 x = (b-a)/k = 0（即 a = b）时，这个值就是我们从 b 中减去的值。这是我们需要用来对这个家族的所有平滑最小值进行归一化的值，因为它表示了源 SDFs 之间生成的混合区域中最厚的部分。

如果你想自己计算这些归一化值，请注意，在 Sigmoid 核函数的情况下，你会遇到 0 除以 0 的情况，因此你需要使用洛必达法则（L’Hopital’s Rule）来得到正确答案。
