在芯片设计领域，AXI总线协议已经成为SoC互连的事实标准。而其中最为重要的概念之一——Outstanding能力，对系统性能有着至关重要的影响。那么，什么是Outstanding？它为何如此重要？又该如何合理配置呢？
　　
一、什么是Outstanding？
　　从字面意思理解，Outstanding表示"正在进行的、未完成的"操作。在AXI总线中，它指的是主设备(Master)能够在从设备(Slave)未返回响应的情况下，连续发送多个请求的能力。

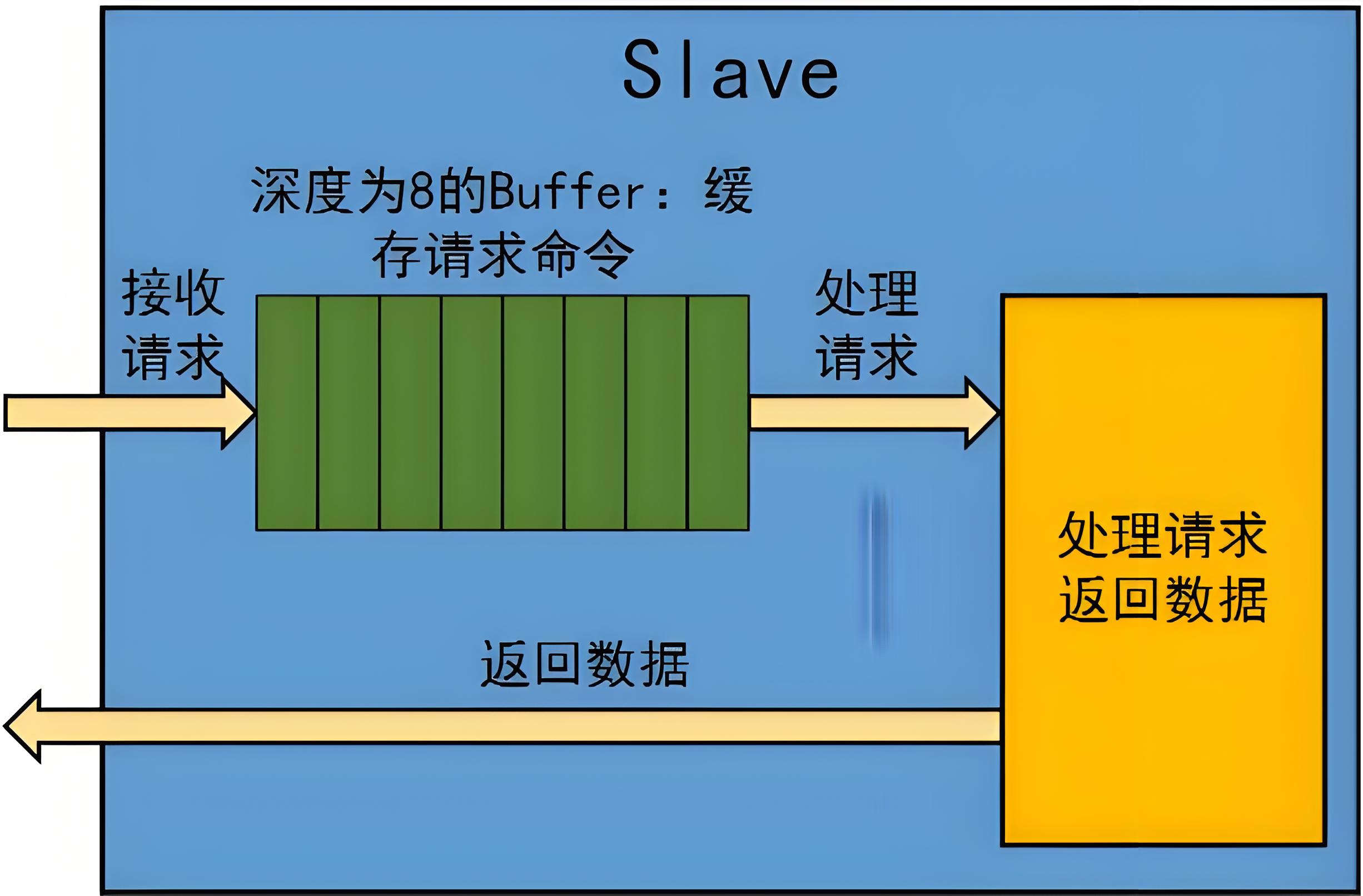

　　想象一个简单的请求-响应模型：主设备发出读请求，从设备处理请求后返回数据。如果从设备的Outstanding能力为1，那么主设备必须等待第一个请求的响应返回后，才能发送下一个请求。
　　但当从设备的Outstanding能力为N(N>1)时，主设备可以连续发出N个请求，而无需等待响应。只有当从设备返回了m个响应后，主设备才能继续发送m个新的请求。

二、为什么需要Outstanding能力？
　　在没有Outstanding能力的系统中，主设备每次发送请求后都必须等待响应，这会造成总线利用率低下。尤其是在现代SoC中，访问延迟可能很大（如访问DDR存储器），这种等待会导致性能瓶颈。
　　Outstanding能力通过允许"在路上"的多个请求，有效地隐藏了访问延迟，提高了总线利用率和系统整体性能。这就好比在中国高铁网络中，如果只有一列高铁往返于上海和北京，效率极低；而多列高铁首尾相接同时运行，就能极大提高运输效率。

三、如何计算Outstanding值？
　　Outstanding能力并非越大越好。过小的Outstanding会导致性能不佳，过大的Outstanding则会增加硬件开销和系统复杂度，甚至可能导致总线拥塞。
　　计算 optimal Outstanding值的公式为：
​　　O > (DL × f) / L​
　　其中：
　　O：Outstanding能力
　　DL：平均延迟（秒）
　　f：总线频率（Hz）
　　L：最大burst长度
　　这个公式保证了数据通道能够保持连续传输，避免出现"气泡"（空闲周期）。
　　读写通道的差异
　　需要注意的是，AXI总线的读写通道是独立的，因此需要分别考虑读写Outstanding能力：
　　写操作：主设备可以连续发出N组写地址和写数据命令，路上未完成的写响应最多为N个

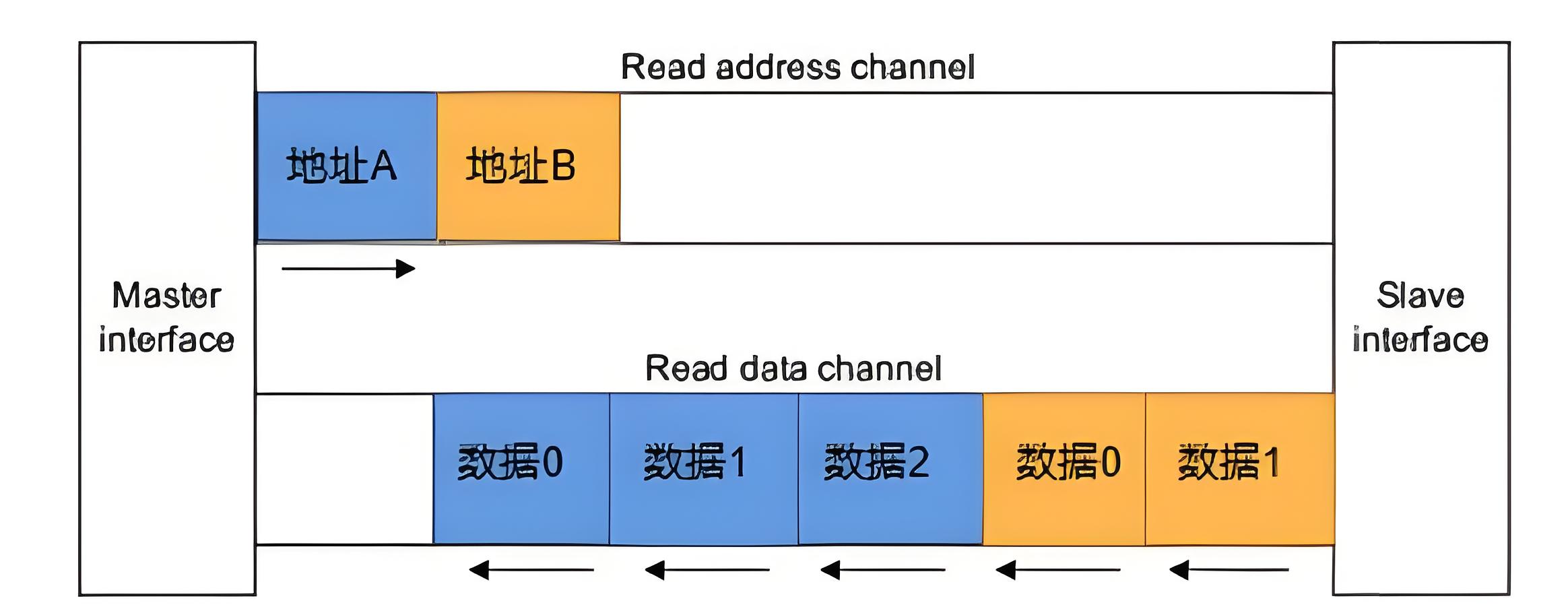

　　读操作：主设备可以连续发出N个读地址命令，路上未完成的读数据最多为N个
　　实际设计中的考量

在SoC系统设计中，确定Outstanding值是一个迭代的过程：
　　分析每个主设备的数据特性（如CPU是延迟敏感型，ISP是规则访问型）
　　根据流量特点构造传输模型，估算平均延迟
　　使用公式计算理论Outstanding值
　　通过系统仿真验证和调整
　　保留配置灵活性，以便芯片生产后能进行调节
　　
结语
　　Outstanding能力是AXI总线设计中至关重要的性能优化手段。通过合理配置Outstanding值，芯片设计者可以在硬件开销和系统性能之间找到最佳平衡点，从而实现高效的数据传输和最优的系统性能。
　　正如中国高铁网络需要合理规划列车数量以最大化运输效率一样，SoC设计也需要精心配置Outstanding能力以确保数据高效流动。掌握这一概念，对于任何从事芯片设计的工程师来说都是必不可少的技能。
