tf2 (Transform Library 2) 是 ROS2 中用于管理、分发、查询和计算多坐标系间位姿变换的核心库。它是“物理世界相对性原理” 在软件层面的唯一、标准、分布式实现。

简单说：tf2 就是机器人的 “空间神经网络”，负责维护万物之间的相对位置与运动关系。

---

一、tf2 的核心定位与哲学

1. 核心使命

维护一个随时间变化的坐标变换树 (Transform Tree)，并提供任意两坐标系间的实时 / 历史变换查询。

2. 底层哲学映射

• 物理本质 → tf2 设计
  • 无绝对原点 → 坐标树是无根树（可任意选根），所有关系都是相对的。
  • 相对位置 → 用父子节点（parent_frame_id → child_frame_id）描述相对位姿。
  • 相对运动 → 变换数据带时间戳，记录运动历史。
• 工程哲学
  • 解耦：传感器、底盘、机械臂各自发布自己的 TF，互不干扰。
  • 统一：所有模块（感知、定位、控制）共享同一张TF 坐标网。
  • 分布式：TF 数据通过话题广播，全网可见。

---

二、核心概念与架构

1. 坐标变换树 (TF Tree)

• 结构：树形拓扑（非图）。任意两个坐标系之间有且仅有一条唯一路径（不能形成环）。
  • 父节点 (Parent)：基准坐标系。
  • 子节点 (Child)：被描述的坐标系。
  • 变换 (Transform)：描述子坐标系相对于父坐标系的位姿（平移 + 旋转）。
• 标准 ROS2 坐标系链

  plaintext

map (全局地图)
  ↕ (map->odom: 由SLAM/定位提供)
odom (里程计)
  ↕ (odom->base_link: 由里程计/IMU提供)
base_link (机器人本体)
  ↕ (base_link->laser_link: 静态安装关系)
laser_link (雷达) / camera_link (相机) / ...

2. 核心数据类型：TransformStamped

描述带时间戳的坐标系关系，是 tf2 的最小数据单元。

cpp

运行

// 核心字段
std_msgs/Header header;        // 时间戳 (stamp) + 父坐标系 (frame_id)
string child_frame_id;         // 子坐标系ID
geometry_msgs/Transform transform; // 变换本身
  - Vector3 translation;       // 平移 (x, y, z)
  - Quaternion rotation;       // 旋转 (四元数, 避免欧拉角奇异点)

3. 两大核心话题

• /tf (动态变换)
  • 发布随时间变化的位姿（如 odom→base_link、机械臂关节）。
  • 高频发布（通常 10-100Hz）。
• /tf_static (静态变换)
  • 发布永不改变 / 极少改变的位姿（如传感器安装位置 base_link→laser_link）。
  • “latched” (锁存) 机制：只需发布 1 次，所有新节点都能收到历史数据，极大节省带宽。

4. 四大核心组件 (tf2_ros)

(1) Broadcaster (广播器) —— 信息生产者

负责向 /tf 或 /tf_static 发布变换。

• TransformBroadcaster：发布动态变换。
• StaticTransformBroadcaster：发布静态变换。
  • 常用工具：ros2 run tf2_ros static_transform_publisher x y z yaw pitch roll parent child

(2) Buffer (缓存) —— 时空数据库

• 核心：tf2_ros::Buffer。
• 功能：
  • 接收所有 /tf 和 /tf_static 数据，缓存历史（默认 10 秒）。
  • 维护完整的坐标树。
  • 提供插值与时间旅行查询（查询 3 秒前的位姿）。ROS

(3) Listener (监听器) —— 信息订阅者

• 核心：tf2_ros::TransformListener。
• 功能：自动订阅 /tf 和 /tf_static，并将数据填充进 Buffer。

(4) Transformer (变换器) —— 计算引擎

• 内置于 Buffer 中。
• 功能：
  • 路径查找：在树中找到两点间的变换链（如 map → odom → base_link → laser）。
  • 链式乘法：将链上所有变换矩阵相乘，得到最终结果。
  • 异常处理：抛出变换不存在、时间过期、坐标系断裂等异常。

---

三、核心工作流程：发布 → 监听 → 查询

1. 发布 (Broadcasting)

传感器 / 底盘驱动节点计算出自身相对父坐标系的位姿，然后广播出去。

cpp

运行

// C++ 伪代码
tf2_ros::TransformBroadcaster tf_broadcaster;
geometry_msgs::msg::TransformStamped tf_msg;

// 设置数据
tf_msg.header.stamp = node->now();
tf_msg.header.frame_id = "base_link";    // 父：车体
tf_msg.child_frame_id = "laser_link";     // 子：雷达
tf_msg.transform.translation.x = 0.1;    // 雷达在车体前方10cm
tf_msg.transform.rotation.w = 1.0;       // 无旋转

// 发送
tf_broadcaster.sendTransform(tf_msg);

2. 监听与缓存 (Listening & Buffering)

应用节点（如导航）创建 Listener 和 Buffer，自动收集全网 TF 数据。

3. 查询与变换 (Lookup & Transform)

应用节点向 Buffer 查询：“把 A 坐标系下的点，转换到 B 坐标系下”。

cpp

运行

// C++ 伪代码：查询雷达相对地图的位姿
geometry_msgs::msg::TransformStamped transform;
try {
  // 查询：从 "laser_link" 到 "map" 的变换
  transform = tf_buffer->lookupTransform(
    "map",                  // 目标坐标系
    "laser_link",           // 源坐标系
    tf2::TimePointZero,     // 最新时间
    tf2::Duration(1.0)      // 等待1秒超时
  );
} catch (tf2::TransformException& ex) {
  RCLCPP_ERROR(...);
}

---

四、tf2 的高级特性

1. 时间旅行 (Time Traveling)ROS

tf2 缓存历史变换，允许查询过去时刻的位姿关系。

• 用途：传感器数据延迟对齐（如雷达数据是 50ms 前的，需查询当时的车体姿态）。

2. 数据类型兼容 (Conversion)

通过模板函数 tf2::doTransform，可直接转换点、向量、位姿、点云等多种数据类型。

• 支持库：tf2_geometry_msgs, tf2_sensor_msgs, tf2_eigen 等。

3. 静态变换优化

• 静态变换只发一次，零网络开销。
• 通常由 URDF (机器人描述文件) 在启动时自动发布。

4. 分布式与鲁棒性

• 任何节点都可发布 TF，系统无单点故障。
• 支持多机器、多机器人协同，共享同一张 TF 树.

五、常用调试工具

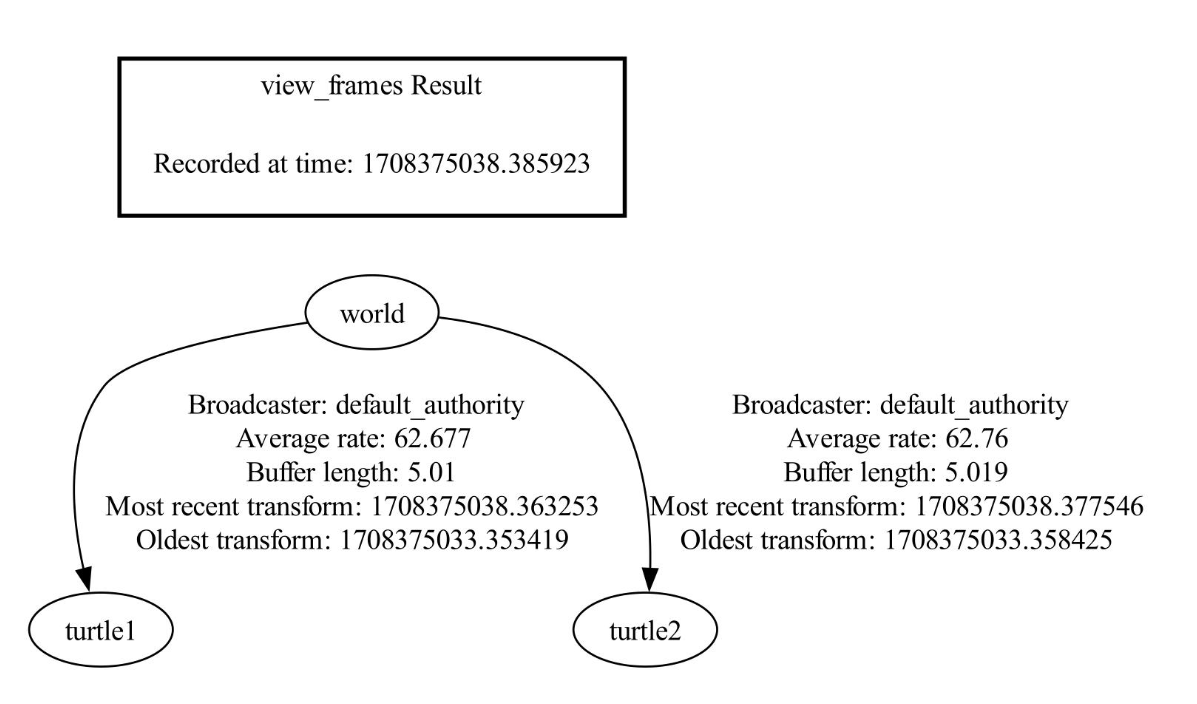

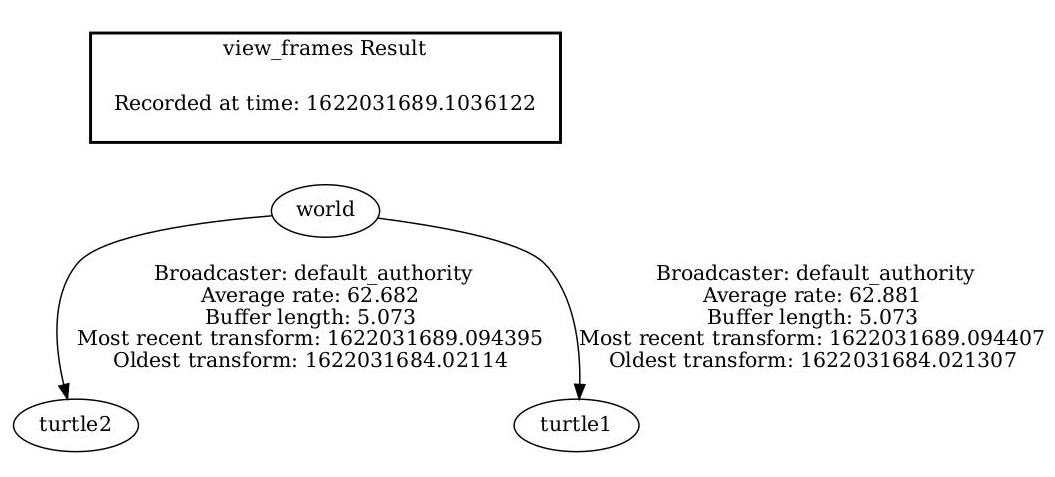

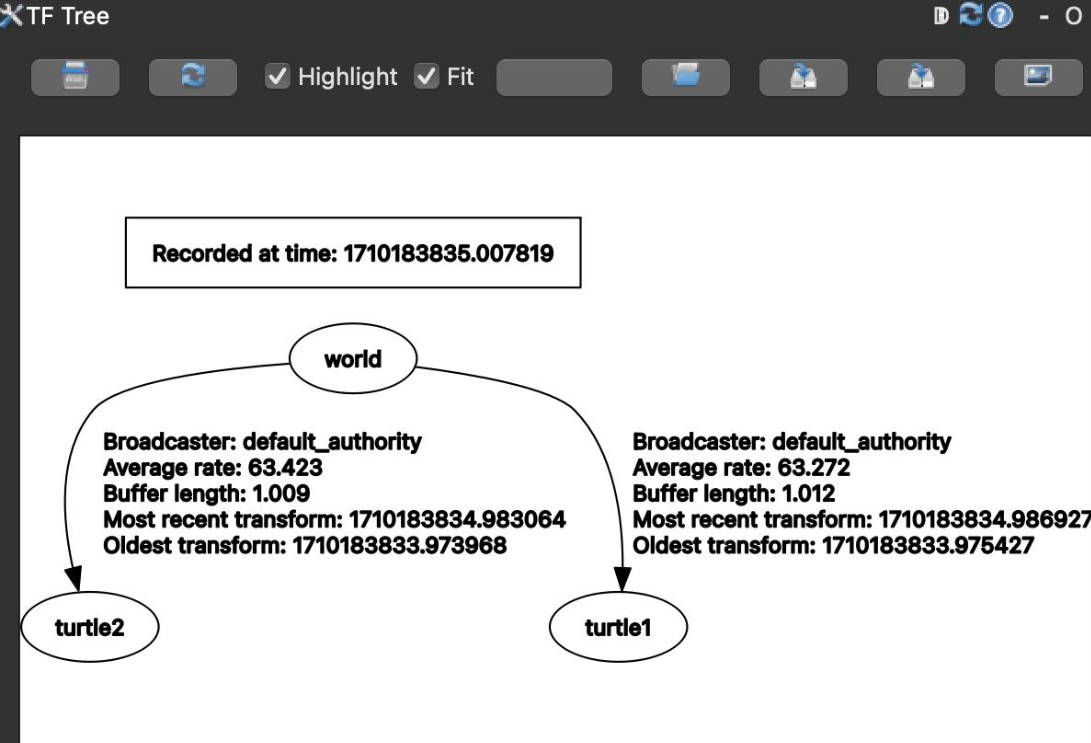

• ros2 run tf2_tools view_frames

  • 生成 PDF，可视化当前完整的 TF 树结构、发布频率、延迟。

ros2 run tf2_ros tf2_echo <parent> <child>

• 实时打印两个坐标系间的平移、旋转、时间戳

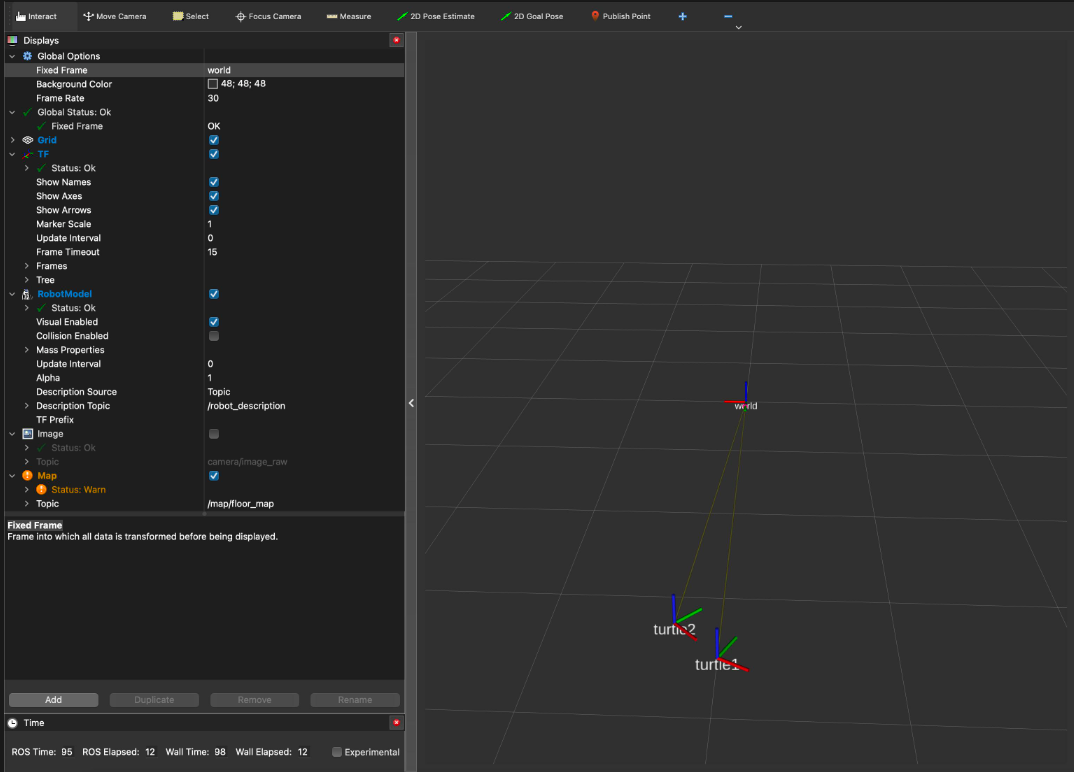

rviz2

• 可视化所有 TF 坐标系箭头，直观查看机器人姿态

六、总结：为什么 tf2 是机器人的基石？

tf2 不仅仅是一个坐标转换工具，它是 ROS2 系统的空间中枢：

1. 物理忠实：完美映射了 **“万物皆相对，无绝对时空”** 的物理法则。
2. 系统骨架：将机器人的感知、定位、运动、规划四大模块通过相对坐标无缝连接。
3. 开发范式：强制开发者以相对视角思考问题，代码更模块化、更通用、更易移植。

一句话总结：

在 ROS2 的世界里，tf2 定义了空间；

没有 tf2，机器人就没有空间感，所有数据都是孤立的数字。
