激光测距（单点 ToF / 相位 / 三角法）的核心芯片高度模块化，主流方案分为：

全集成 ToF 单芯片（消费 / 短距）和 分立方案（LD+APD+TIA+TDC+MCU）（工业 / 长距）。

下面按芯片类型、典型型号、核心原理图与电路拆解详细说明。

---

一、主流激光测距核心芯片分类

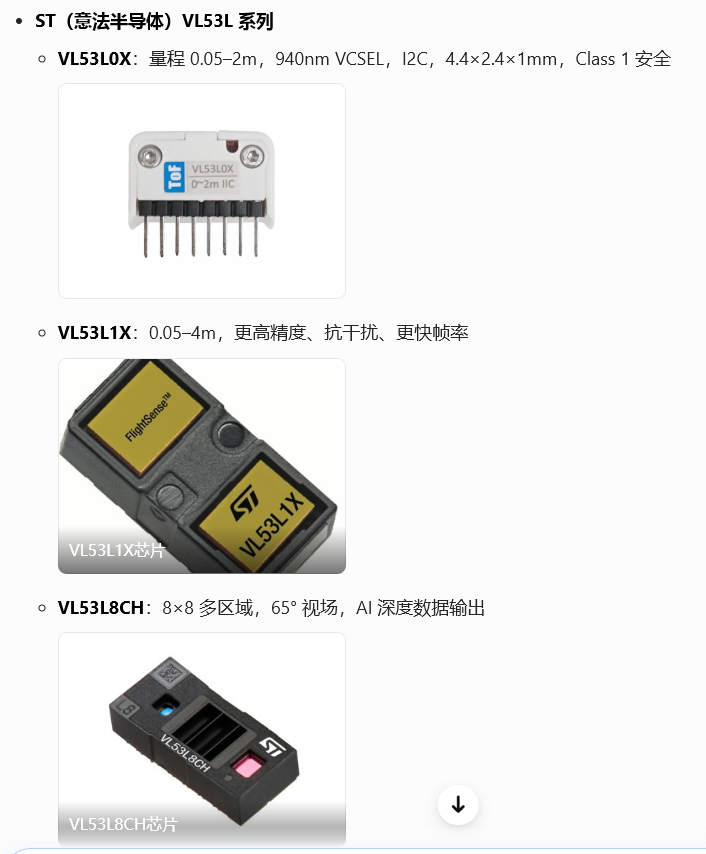

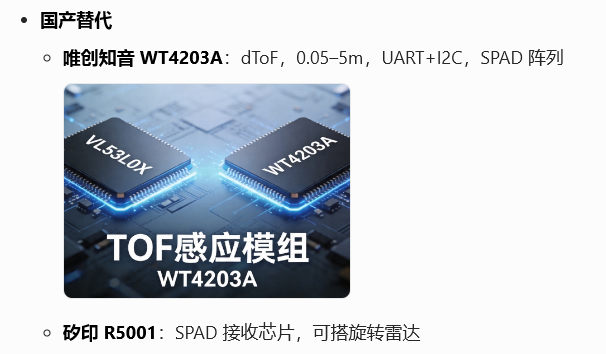

1. 全集成 ToF 测距芯片（SOC，最常用）

特点：VCSEL 激光发射 + SPAD/PD 接收 + 信号处理 + 计算一体化，外围极简。

2. 分立方案核心芯片（工业 / 长距）

(1) 激光发射驱动

• LD 驱动：TPIC1506、AD8232、分立 MOS 高速脉冲驱动
• VCSEL 驱动：ST VL53L0X 内置；外置：ADL5303、SGM3157

(2) 光电探测器

• PD（光电二极管）：PIN 型（S5971、BPX65），低成本
• APD（雪崩光电二极管）：AD280-8、KAPD-1501（高灵敏度、需高压偏置）
• SPAD/SiPM：单光子级（如 SensL J-series、国产矽印 R5001）

(3) 前端信号调理

• TIA（跨阻放大器）：OPA657、AD8015、TL082、INA2134（电流→电压）
• VGA（可变增益）：ADL5206、THS770006
• 比较器：LMV7219、ADCMP561（高速时刻鉴别）

(4) 时间数字转换器 TDC（脉冲 ToF 核心）

• TI TDC7201/TDC7200：单 / 双通道，ps 级分辨率
• AMS TDC-GP22：多通道，高精度
• 国产 TDC2K8S：多脉冲测距专用

(5) 主控 MCU

• STM32F1/F4/G0：时序控制、计算、通信
• ESP32：带 Wi-Fi / 蓝牙
• FPGA：Xilinx Spartan-6、Lattice iCE40（高速多通道）

二、典型激光测距系统原理框图

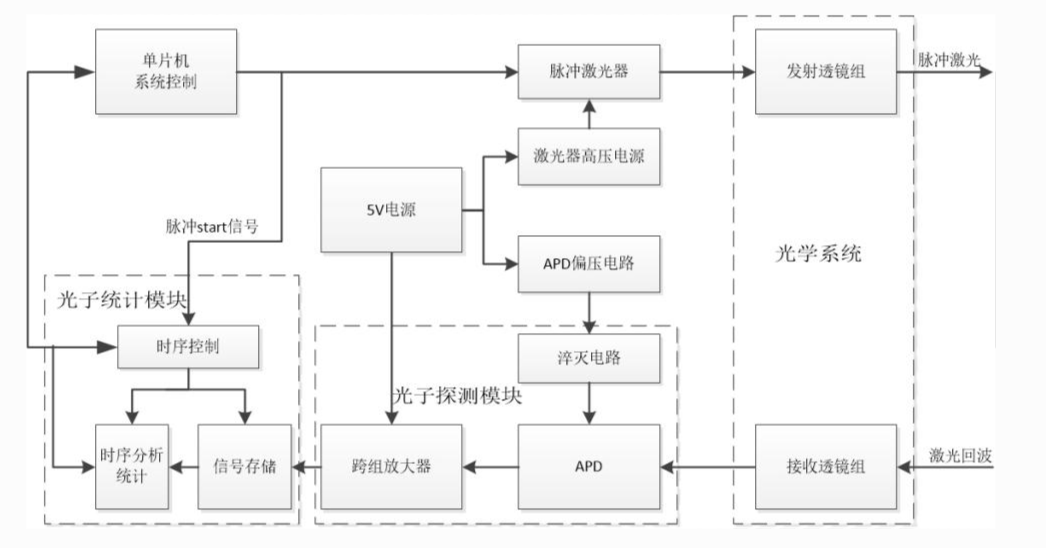

1. 脉冲 ToF 分立方案（通用）

• 发射单元：MCU → 驱动 → 激光二极管（LD/VCSEL）→ 发射脉冲
• 接收单元：光学系统 → APD/PD → TIA → 滤波 → 比较器 → TDC
• 控制计算：MCU 控制时序、读取 TDC（相位差时间）、计算距离 d = c × t / 2
• 接口：UART/RS485/I2C 输出

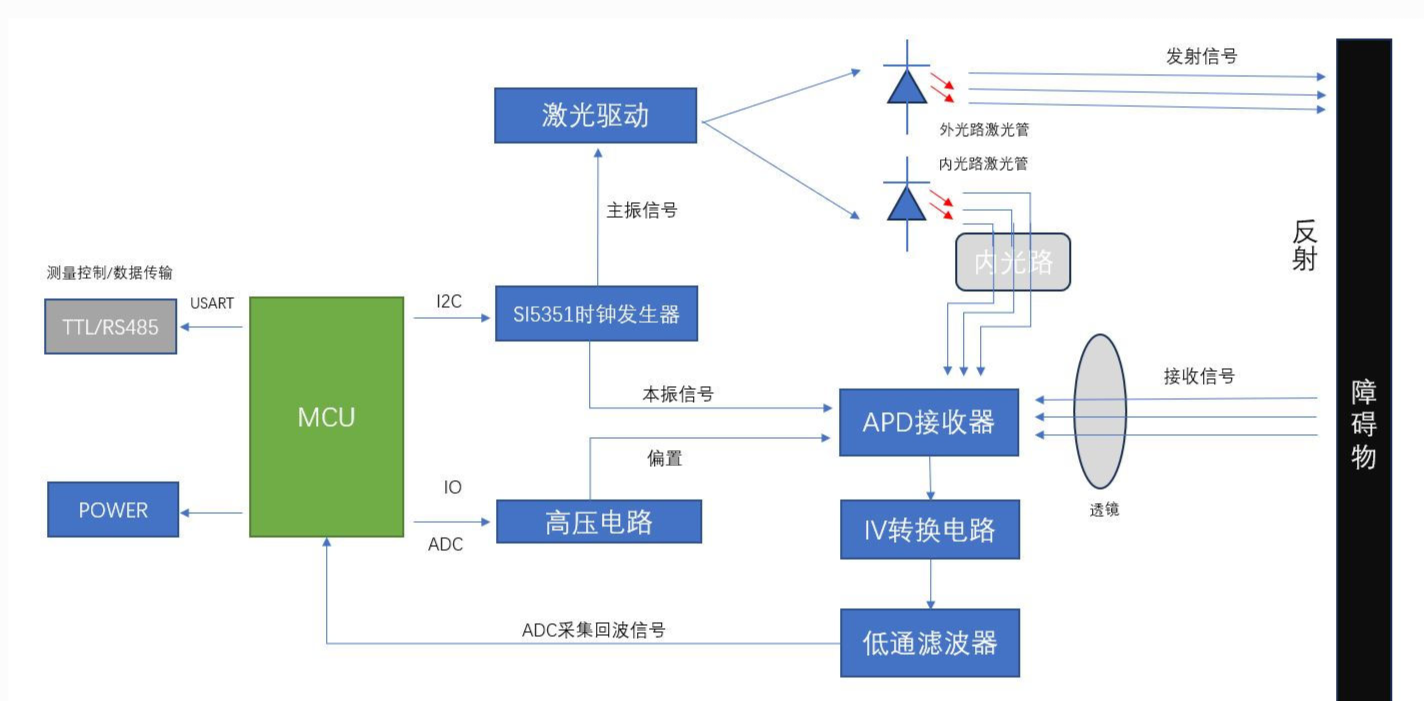

2. 相位式测距框图（高精度手持）

激光强度调制（MHz 级）→ 回波相位差 → FFT 鉴相 → 距离计算

三、经典原理图与电路详解

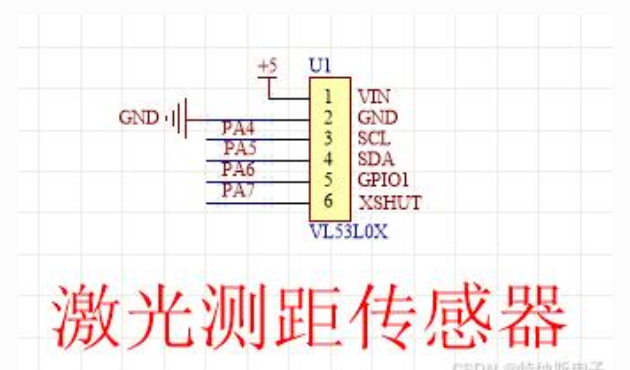

1. VL53L0X 最小系统（全集成）

最简外围：

• 引脚
  • VIN（5V/3.3V）、GND
  • SDA/SCL（I2C）
  • XSHUT（复位 / 关断）
  • GPIO1（数据就绪中断）
• 典型应用电路

plaintext

VIN ──┬─── C1(0.1μF) ── GND
      │
      └── VL53L0X VIN
           SDA ── MCU PB7
           SCL ── MCU PB6
          XSHUT ── MCU PC6 (控制)
          GPIO1 ── MCU PC5 (中断)
           GND ── GND

2. 分立脉冲 ToF 原理图（北醒 TFmini 类）

(1) 激光发射驱动

plaintext

           +5V
            │
        Q1(PMOS)   ┌─────────────┐
MCU PWM ──┬──R1───┤    LD Driver │
          │       └───────┬───────┘
         R2              │
          │              │
          GND       LD(905nm) ──┬── GND

• 高速 PWM（100kHz+）控制脉冲发射
• 电容 C 储能，提供瞬时大电流

(2) APD 接收与前端放大

• APD 偏置：升压芯片（如 LM2731）产生 80–150V 高压
• TIA 跨阻放大：

plaintext

APD ──┬── Rf(10k–100k) ──┬── OUT
      │                  │
      └── IN- 运放(OPA657)
           IN+ ── GND

• 后级：二阶带通滤波（剔除环境光干扰）→ 高速比较器 → TDC

(3) TDC + MCU 接口

plaintext

TDC(TDC7201)
   START ── 发射同步脉冲
    STOP ── 回波比较器
    SPI ──┬── SCK
          ├── MOSI
          ├── MISO
          └── CS ── MCU

---

四、芯片方案对比（选型指南）

表格

方案	代表芯片	量程	精度	接口	成本	适用
全集成 ToF	VL53L0X/L1X	0–4m	±1–3%	I2C	低	消费、无人机、手机
分立短距	PD+TIA+STM32	0–15m	±1–2cm	UART/RS485	中	工业避障
分立长距	APD+TDC7201	10–200m	±1cm–±5cm	RS485/CAN	高	测绘、安防
多区域 ToF	VL53L8CH	0–4m	±2cm	I2C	中高	多目标、AI 深度

---

五、设计要点（原理图关键）

1. 电源
   • 模拟 / 数字分开供电，LDO 滤波（如 AMS1117-3.3）
   • APD 高压：低纹波、EMI 屏蔽
2. 信号完整性
   • TIA 输入端短、屏蔽、地平面分割
   • 高速线（TDC、激光驱动）阻抗匹配、减少过孔
3. 光学
   • 发射 / 接收透镜同轴或夹角设计
   • 窄带滤光片（905/940nm）抑制环境光
4. 激光安全
   • 必须 Class 1（IEC 60825），功率 < 1mW
   • 过流保护、异常关断

---

六、代码示例（STM32 读取 VL53L0X）

c

运行

#include "vl53l0x_api.h"
VL53L0X_Dev_t dev;
VL53L0X_RangingMeasurementData_t data;

void VL53L0X_Init(void) {
  dev.I2cHandle = &hi2c1;
  dev.I2cDevAddr = 0x52;
  VL53L0X_DataInit(&dev);
  VL53L0X_StaticInit(&dev);
  VL53L0X_SetDeviceMode(&dev, VL53L0X_DEVICEMODE_CONTINUOUS_RANGING);
  VL53L0X_StartMeasurement(&dev);
}

void VL53L0X_Read(void) {
  VL53L0X_GetRangingMeasurementData(&dev, &data);
  if(data.RangeStatus == 0) {
    uint16_t dist_mm = data.RangeMilliMeter;
    printf("Distance: %d mm\n", dist_mm);
  }
  VL53L0X_ClearInterruptMask(&dev, VL53L0X_REG_SYSTEM_INTERRUPT_GPIO_NEW_SAMPLE_READY);
}

---

七、总结

• 短距低成本（≤4m）：直接用 VL53L0X/L1X 全集成芯片，原理图极简
• 中距工业（≤40m）：PD/APD + TIA + TDC7201 + STM32，稳定性强
• 长距高精度（≥100m）：APD + 高压偏置 + 多脉冲 TDC + FPGA
